تابلو یا جعبه سه فاز جزء قطعات راه اندازی آسانسور است. و در آخرین مرحله از فرایند نصب مورد استفاده قرار می گیرند. وظیفه اصلی جعبه سه فاز آسانسور تامین برق تمامی قطعات آسانسور در موتورخانه و تجهیزات داخلی کابین است. در هر آسانسور از یک جعبه سه فاز استفاده می گردد. در ادامه اطلاعات بیشتری در مورد مشخصات ، ویژگی ها و مزایای این محصول ارائه می گردد. با ما همراه باشید.
جعبه سه فاز آسانسور
تامین برق قطعات آسانسور از اهمیت بالایی برخوردار است. و اگر این مهم به موقع انجام نشود. مکانیزم آسانسور با مشکل مواجه می شود. جعبه سه فاز آسانسور وظیفه تامین برق قطعات را بر عهده دارد. این وسیله دارای شینه نول و ارت و ترمینالهای سه فاز و نول و ارت است. و در قسمت موتورخانه مورد نصب قرار می گیرد.
جعبه سه فاز آسانسور توضیحات:

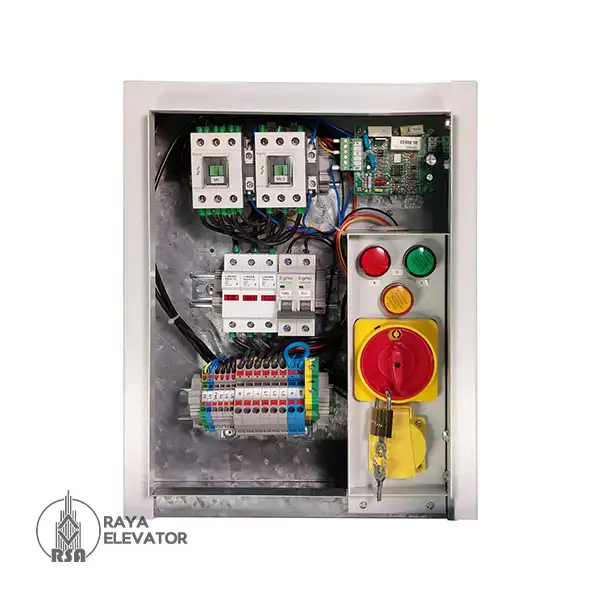

به طور متداول در هر آسانسور از یک تابلو سه فاز استفاده می گردد. و با استفاده از این وسیله برق کل نقاط آسانسور تامین می شود. این وسیله دارای دو کلید مینیاتوری است. ضمن این که بر روی درب آن نیز یک کلید سه فاز غلطکی و سه چراغ سیگنال وجود دارد.
با بهره گیری از تابلو سه فاز تامین برق لازم موتور انجام می شود. و موتور به عنوان نیروی محرکه ، باعث حرکت کابین بین طبقات می شود. در این جعبه روشن بودن چراغها نشان دهنده وجود سه فاز و دلیل کلید سه فاز ، قطع کامل مدار سه فاز آسانسور است.
مکانیزم تابلو سه فاز
تابلو سه فاز نسبت به نوع کاربری و ظرفیت آسانسور دارای 3 فیوز فشنگی 25 تا 35 آمپر است . با استفاده از این فیوزها عبور جریان بیش از حد مجاز به سیستم آسانسور کنترل می شود. کابل سه فاز که از کنتور ورودی ساختمان تا موتورخانه آسانسور کشیده می شود.، وارد این باکس از آسانسور میشود.
باید به این نکته توجه نمود : دو عدد فیوز مینیاتوری در داخل این باکس قرار دارد. یکی خروجی یا پایانه برق تک فاز آسانسور بنام FLC است و دیگری خروجی برق روشنایی داخل چاهک آسانسور است که گاهی اوقات این دو فیوز خراب می شود. و نیاز به تعویض دارند. جعبه سه فاز آسانسور جزء قطعات مهم آسانسور است. و نصب صحیح آن در عملکرد اصولی و درست آسانسور ، نقش بسزایی دارد.
برق آسانسور چگونه تامین می شود؟
یکی از وظایف مهم جعبه سه فاز آسانسور تامین برق مورد نیاز قطعات مختلف است.این وسیله برق چراغهای چاله آسانسور و اتاقک موتورخانه ، برق موتور و تابلوی کنترل و برق پریزهای چاله آسانسور و اتاقک موتورخانه را تامین می کند.گفتنی است : در بیشتر آسانسورها از دو مدل تابلو سه فاز سکسیونری و تابلو سه فاز فیوزباکس استفاده می گردد.چرا که این دو مدل از استاندارد لازم در هنگام نصب برخوردار هستند.
باید دانست :
برای آسانسورهای ۵/۵ کیلووات و کمتر از کابل ۵ در ۶ استفاده میشود .و برای موتورهای آسانسور با توان ۹/۵ کیلووات از کابل ۵ در ۱۰ استفاده میشود.بدیهی است : که بدون استفاده از تابلو سه فاز توزیع برق آسانسور با مشکل مواجه خواهد شد.پس نصب آن در هر پروژه آسانسور ضروری است. با مراجعه به لینک شرکت آسانسور آریان ، با قیمت و مشخصات فنی محصولات شرکت آریان بیشتر آشنا شوید. این مجموعه جزء بزرگ ترین تولید کنندگان تابلو فرمان های میکروپروسسوری در کشور است. و سال هاست در این زمینه به فعالیت می پردازد.
نصب تابلو سه فاز
جعبه سه فاز یکی از قطعات پرکاربرد آسانسور است.که در مرحله پایانی نصب ، راه اندازی می گردد.این وسیله از سه فیوز برای ایمنی سیم کشی آسانسور تشکیل شده است.
گفتنی است : تابلو سه فاز دارای شینه نول و ارت و ترمینالهای سه فاز و نول و ارت است. دو کلید مینیاتوری نیز درون آن تعبیه شده است.استفاده از تابلو سه فاز در پروژه های مختلف نصب و راه اندازی آسانسور ضروری است.این وسیله در موتورخانه آسانسور و نزدیک تابلوفرمان نصب می گردد. شما می توانید : با مراجعه به لینک فروش قطعات آسانسور ، با سایر قطعات و ملزومات آسانسور بیشتر آشنا شوید. و اطلاعات مفیدی در این زمینه کسب نمایید.
