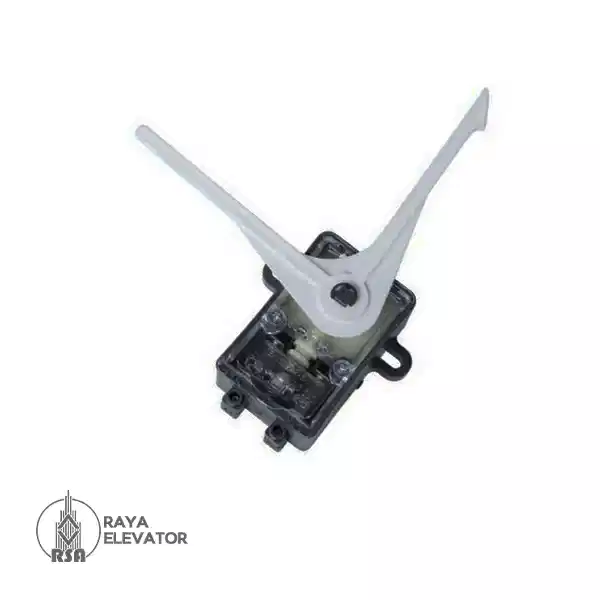

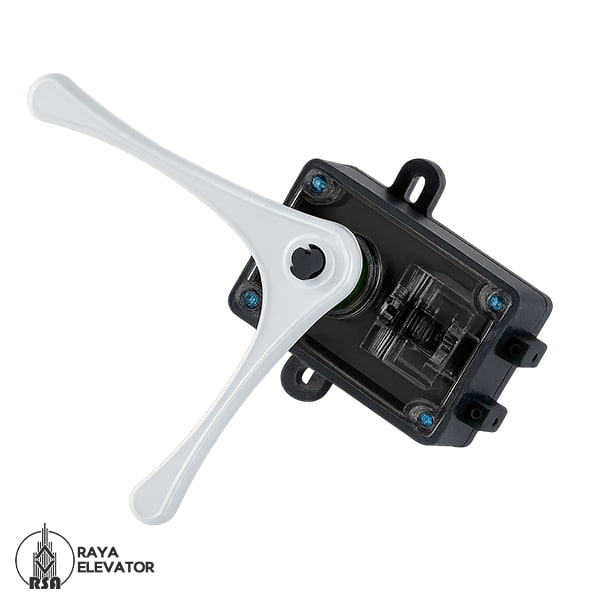

شالتر پروانه ای آسانسور شهاب

یک آسانسور ایده آل و استاندارد باید دارای امنیت کاملی باشد. ایمنی در آسانسور از اهمیت بالایی برخوردار است. چرا که آسانسور اگر چه حمل و نقل و تردد در بین طبقات ساختمان ها را آسان نموده باید حتما از ایمنی کاملی برخوردار باشد. به همین منظور متخصصین با تنظیم یک مدار ایمنی با استفاده از قطعات مختلفی همچون شالترها، پاراشوت و ... به صورت سری و متصل به هم، امنیت دقیق و کاملی را در آسانسور به وجود آورده اند. البته نکته ی مهم نصب دقیق این مدار می باشد تا بتواند عملکرد ایده آلی داشته باشد. شالتر پروانه ای آسانسور شهاب بهترین برند شالتر یا میکروسوئیچ آسانسور در کشور است که بسیار مورد استفاده قرار می گیرد.

شالتر پروانه ای آسانسور شهاب

یکی از مهمترین قطعات و لوازم جانبی آسانسور، شالتر یا میکروسوئیچ است که در راستای مدار سری ایمنی آسانسور قرار می گیرد. این قطعه از آسانسور معمولا بر روی ریل ها نصب شده و به عنوان نوعی سنسور جهت تشخیص پایین ترین و بالاترین طبقه در آسانسور استفاده می شود. لیمیت جهت دوراندازی در نزدیکی طبقه و یا ممانعت از عبور کابین از حد بالا و پایین می باشد. لیمیت ها به صورت دو مدل پروانه ای و غلطکی ساخته می شوند. شالتر پروانه ای آسانسور شهاب یکی از مرغوب ترین میکروسوئیچ های آسانسور ساخته شده در کشور است که پر استفاده می باشد.

شالتر پروانه ای آسانسور شهاب ،توضیحات

گروه هادی صنعت شهاب در سال 1385 با هدف تأمین تجهیزات مورد نیاز صنعت آسانسور کشور اقدام به تولید محصولات با کیفیت و مرغوب و مقرون به صرفه به لحاظ اقتصادی نمود. میکروسوئیچ های پروانه ای و غلطکی و نیز سنسور تمام فلزی از نمونه محصولات گروه هادی صنعت است که با نام تجاری شهاب وارد بازار شده و هر کدام دارای دو سال گارانتی می باشد. این گروه طبق سفارشات مشتریان انواع میکروسوئیچ را طراحی و با قالب سازی خاص تولید می کند. گروه هادی صنعت با پشتوانه بیش از 10 سال تجربه در این صنعت یکی از برترین تولید کننده های انواع سنسور و میکروسوئیچ آسانسور در کشور می باشد.

این واحد تولیدی در ساخت محصولات خود از استاندارد های ملی بهره برده و نیز موفق به اخذ گواهینامه استاندارد ISO9001 و ISO10004 شده است. گروه هادی صنعت شهاب تمامی محصولات خود را با قیمت بسیار مناسبی به سراسر کشور عرضه می دارد. شالتر پروانه ای آسانسور شهاب را به صورت بسته های چهار تایی در فروشگاه رایا آسانسور جستجو نمایید.

شالتر پروانه ای آسانسور شهاب ،امنیت

اهمیت مدار سری ایمنی در آسانسور:

همانطور که گفته شد، امنیت در آسانسور از اهمیت بالایی برخوردار است. با وجود مدار سری ایمنی در آسانسور امنیت در آن برقرار شده و می توان با خیال راحت از آن استفاده کرد. در واقع هر آسانسور به این مدار نیازمند است. چرا که آسانسور سیستمی است که حفاظت از جان مسافرین و سلامت بار را نیز به عهده دارد.

نصب مدار سری ایمنی در آسانسور بدین صورت است که تعدادی از قطعات الکتریکی و مکانیکی در آسانسور به صورت پشت سرهم و سری بسته شده اند. در صورت قطع شدن تنها یکی از تجهیزات یا سیم ها این مدار فعال شده و سبب توقف موتور می شود. که در نهایت باعث می شود کابین در هر نقطه ای که باشد متوقف می شود. قیمت سنسور یا شالتر پروانه ای آسانسور شهاب را از رایا جویا شوید.

شالتر پروانه ای آسانسور

لیمیت های پروانه ای با توجه به ساختار بسیار آسان و سریع نصب می شوند. با این حال دقتشان کمتر و خرابی در آنها بیشتر است. وظیفه شالتر ها یا سنسور ها جلوگیری از برخورد کابین به کف یا سقف چاه آسانسور می باشد. این وسیله در ابتدا و انتهای چاه آسانسور بسته به نوع تابلو فرمان مورد استفاده معمولا در هر ردیف 4 تا 6 عدد از آن نصب می شود. در گذشته در هر دستگاه آسانسور از 6 شالتر پروانه ای استفاده می شد. که این به علت استفاده از تابلو فرمان های فاقد درایو بود. اما امروزه با وجود تابلو فرمان های درایو دا 3VF از 4 شالتر پروانه ای جهت تشخیص محدوده ی حرکت کابین استفاده می شود.

با توجه به منحنی حرکتی بخصوصی که در تابلو فرمان های درایودار ذخیره شده است می توان دو شالتر پروانه ای را از مدار سری ایمنی آسانسور حذف نموده و شاهد حرکت نرم و روان آسانسور شد. عملکرد این سنسور آسانسور بسان کلید قطع و وصل جریان است. هر گاه این قطعه با قطعه ی دیگری همانند کابین آسانسور تماس مکانیکی پیدا کند سبب قطع و وصل جریان یکی از مدارهای مربوط به ایمنی آسانسور می شود. برای تهیه شالتر پروانه ای آسانسور شهاب به مرکز فروش قطعات آسانسور رایا مراجعه نمایید.

نصب شالتر پروانه ای

نصب شالتر پروانه ای در آسانسور توسط یک بازوی آهنی و تعدادی لقمه و گیره به همراه پیچ و مهره به ریل متصل می شود. باید توجه نمود که شالتر نباید به صورت سفت و محکم به ریل بسته شود چرا که ممکن است در زمان برخورد اهرم کابین به قیچی شالتر در صورت سفت بودن فشار زیادی به شالتر وارد شده و در نهایت ممکن است که شالتر از محل نصب جدا شود. یا اینکه تکان خورده و از جایگاه خود خارج شود.

که این باعث عملکرد ناصحیح شالتر شده و مدار ایمنی دچار مشکل می شود. پیشتر هم اشاره شد که در آسانسور در حالت عادی 6 عدد شالتر نصب می شود. که عبارتند از: شالتر حد بالا و پایین، شالتر شناسایی یا همان دورانداز اجباری بالا و پایین، شالتر قطع کن سرعت بالا و پایین.

برای اطلاع از مشخصات کامل شالتر پروانه ای آسانسور شهاب

و هزینه خدمات آسانسور حتما با نمایندگی رایا آسانسور تماس بگیرید.

عملکرد شالتر پروانه ای

کارایی شالتر ها به این صورت است که دورترین آنها حد مجاز و استاندارد حرکت کابین را مشخص می کند و شالتر های نزدیکتر نقش شناسایی و راه اندازی را ایفا می کنند. باید دانست که نقاط سقف و کف چاه آسانسور نیاز به شناسایی دارند. اما در بین شالتر های دور و نزدیک دو شالتر دیگر نصب می شد که تند انداز بودند. که امروزه از این شالتر ها استفاده نمی شود. بهترین نوع شالتر آسانسور، شالتر پروانه ای آسانسور شهاب است که نصب آن آسان و راحت می باشد.

همانطور که پیشتر اشاره شد شالتر ها روی ریل های آسانسور نصب شده و در زمان حرکت کابین توسط اهرم میله ای شکلی که نصاب بر روی کابین تعبیه نموده است تحریک می شود. به طوری که در هنگام عبور کابین از شالتر پروانه ای عقربه ی آن به حالت دوم انتقال یافته و تا زمان برگشت کابین به همان حالت باقی خواهد ماند.

رایا آسانسور

نمایندگی رایا آسانسور کلیه میکروسوئیچ ها و سنسور های شهاب را به صورت مستقیم به سراسر کشور توزیع می نماید. این نمایندگی برای هر کدام از محصولات شهاب قیمت مناسبی در نظر گرفته است. رایا با توجه به درصد بالایی از فروش انواع قطعات آسانسور یکی از معتبرترین نمایندگی های آسانسور در کشور شناخته شده است. این مجموعه با بهره گیری از نیروهای متخصص در بخش های فروش، نصب، تعمیر و نگهداری از صفر تا صد خدمات آسانسور را با پیروی از استاندارد ها و قوانین به انجام می رساند. امنیت و آرامش را با رایا تجربه نمایید.

برای دانلود فایل تاریخچه گروه صنعتی شهاب کلیک کنید:
