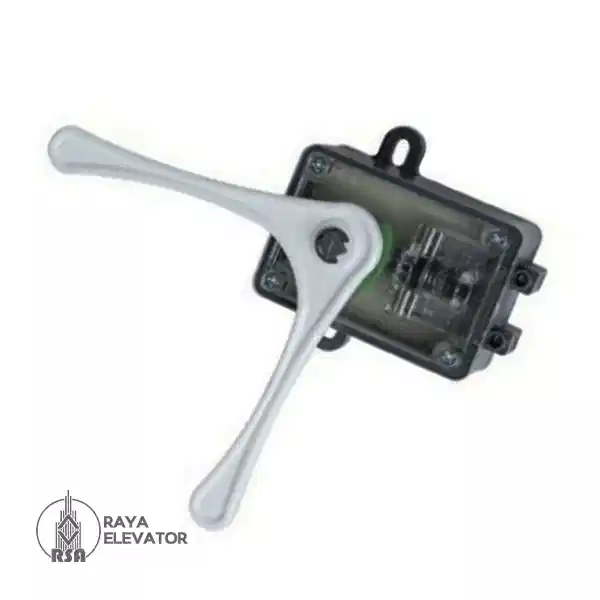

شالتر پروانه ای آسانسور ایستا

شالتر پروانه ای آسانسور ایستا یکی از نمونه لیمیت سوئیچ هایی است که در صنعت آسانسور کشور بسیار استفاده می شود. شالتر آسانسور ایستا یکی از بهترین محصولاتی است که در حوزه ایمنی آسانسور در کشور تولید شده است. موضوعی که بیشتر از هر چیز در آسانسور مورد بررسی قرار می گیرد، امنیت است. چرا که در دستگاهی همچون آسانسور که هر اشتباه در نصب یا انتخاب قطعات ممکن است جان استفاده کنندگان را به خطر اندازد، باید حتما موضوع ایمنی را بیشتر مدنظر قرار داد. قطعاتی همچون شالترها در حفظ امنیت آسانسور نقش مهم و اساسی را ایفا می کنند. برای تهیه این نوع از شالتر آسانسور به نمایندگی رایا آسانسور مراجعه نمایید.

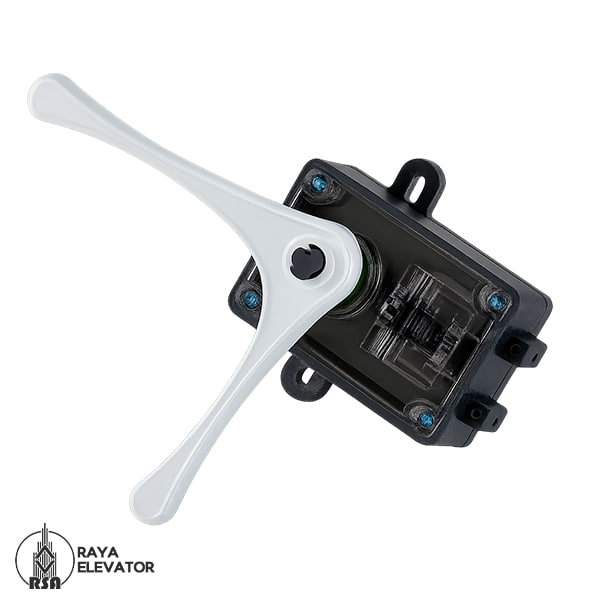

شالتر پروانه ای آسانسور ایستا

وجود شالتر ها در آسانسور از اهمیت بالایی برخوردار است.

استفاده از این قطعه بستگی به نوع تابلو فرمان آسانسور دارد. شالتر ها در ابتدا و انتهای چاه آسانسور نصب شده و با جلوگیری از برخورد کابین با سقف یا کف چاه بخشی از امنیت آسانسور را فراهم می سازند. شالترها در اثر تماس مکانیکی با کابین بسان یک کلید قطع و وصل سبب قطع یا وصل جریان انرژی در یکی از مدارهای ایمنی آسانسور می شود. این قطعه در دو مدل غلطکی و پروانه ای طراحی و ساخته شده است که با توجه به نوع کاربرد در آسانسور ها نصب می شود. شالتر در مرحله ی نصب قطعات الکترونیکال در آسانسور نصب شده و جهت جلوگیری از عبور کابین از حد بالا و پایین از سلامتی مسافرین محافظت می کند.

یکی از بهترین شالتر های با کیفیتی که می توان با خیال راحت از آن در آسانسور استفاده نمود، شالتر پروانه ای آسانسور ایستا است که به راحتی نصب شده و به صورت کاملا دقیق عمل می کند.

شالتر پروانه ای آسانسور ایستا ،شرح

نصب شالتر پروانه ای آسانسور ایستا سبب عملکرد ایده آل دیگر قطعات در مدار ایمنی آسانسور می شود. شالتر ایستا توسط نیروهای متخصص و توانمند شرکت آسانسور ایستا طراحی و ساخته شده است. گروه صنعتی ایستا با فروش قطعات آسانسور توانسته بخشی از نیاز های بازار و مشتریان را تأمین نماید. شالتر پروانه ای ایستا بسیار باکیفیت و مرغوب می باشد. این محصول جزء بهترین میکرو سوئیچ های آسانسور در ایران محسوب می شود که با نصب آسان و عملکرد دقیق توانسته محبوبیت خاصی در بین نصابان و استفاده کنندگان پیدا کند. شالتر ایستا با قیمت مناسبی که ارائه می دهد بسیار پرفروش و پراستفاده است.

برای اطلاع از مشخصات شالتر پروانه ای آسانسور ایستا به فروشگاه رایا مراجعه نموده و بعد از دریافت مشاوره فنی بدون نگرانی آن را به صورت اصل و با بهترین قیمت خریداری نمایید.

نصب شالتر پروانه ای آسانسور ایستا

در حالت عادی از 6 شالتر در جهت جلوگیری از عبور کابین از حد بالا و پایین در آسانسور استفاده می شود که شامل شالتر حد بالا و پایین، شالتر شناسایی یا همان دورانداز اجباری بالا و پایین، شالتر قطع کن سرعت بالا و پایین می باشند. نکته ی مهم در نصب شالتر ها توجه به نوع تابلو فرمان آسانسور است. در سال های قبل از تابلو فرمان های فاقد درایو استفاده می شد. به همین علت در هر آسانسور 6 شالتر نصب می شد. اما امروزه با روی کار آمدن تابلو فرمان های درایودار از 4 شالتر در آسانسور استفاده می شود. برای نصب دقیق شالتر ها نیاز به یک بازوی آهنی به همراه تعدادی پیچ، مهره، لقمه و گیره مخصوص می باشد.

نصب شالتر آسانسور ایستا بسیار ساده است اما باید دقت داشت که حتما به طور صحیح و دقیق نصب شود تا بتواند بهترین عملکرد را داشته باشد.

نکته مهم در نصب شالتر

نکته ی مهم تر در نصب شالتر این است که تمامی شالتر ها از جمله شالتر پروانه ای آسانسور ایستا را نباید به صورت سفت و محکم به ریل بست.

گاهی به علت محکم بسته شدن شالتر ممکن است:

فشار زیادی توسط برخورد اهرم کابین به قیچی آن وارد شود.

در این صورت امکان جدا شدن شالتر از محل نصب و یا تکان خوردن و خارج شدن آن از جایگاه را به دنبال خواهد داشت. که این سبب خارج شدن شالتر آسانسور از مسیر مدار ایمنی خواهد شد. دورترین آنها حد مجاز و استاندارد حرکت کابین را مشخص می کند و نزدیکترین آنها شناسایی و راه اندازی را عهده دار است.

باید توجه نمود:

که دو نقطه ی سقف و کف چاه آسانسور نیاز به شناسایی دارند.

دو شالتر تند انداز نیز در بین شالتر های دور و نزدیک نصب می شوند.

که البته با وجود تابلو فرمان های درایوداربا توجه به منحنی حرکتی بخصوصی که در آنها ذخیره شده است،این دو شالتر تند انداز به جهت حرکت نرم و روان آسانسور حذف شده اند. قیمت شالتر پروانه ای آسانسور ایستا را از رایا استعلام نمایید.

مقایسه شالتر پروانه ای و غلطکی آسانسور

همانطور که پیشتر هم گفته شد:

شالتر ها در جهت تشخیص محدوده حرکت کابین آسانسور در این سیستم نصب می شوند.

این قطعه در دو مدل پروانه ای و غلطکی مورد استفاده قرار می گیرد. در مورد شالتر های پروانه ای می توان گفت که خیلی راحت و آسان نصب شده اما از دقت کمتری برخوردارند. این نوع از شالتر ها بیشتر دچار خرابی و مشکل می شوند. در مقابل، این مشکلات در شالتر غلطکی کمتر بوده و دقت آن بیشتر است. عملکرد شالتر های پروانه ای به این صورت است که در زمان حرکت کابین توسط اهرم میله ای شکلی که بر روی کابین به صورت ثابت نصب شده است، تحریک می شود. به طوری که در هنگام عبور کابین از این نوع شالتر پروانه یا قیچی آن به حالت دوم انتقال یافته و تا زمان برگشت کابین به همان حالت باقی خواهد ماند.

عملکرد شالتر غلطکی به صورت فنری است. این شالتر به هنگام عبور کابین توسط یک نبشی که بر روی کابین نصب است، تحریک شده و تا زمانی که تحت فشار نبشی باشد جریان برق را قطع می کند و پس از عبور نبشی و برداشته شدن فشار، به حالت قبلی برگشته و جریان برق دوباره وصل می شود. برای تحریک این نوع شالتر ها از نبشی یا تیغه ی 120 تا 200 سانتی متری استفاده می شود.

نمایندگی رسمی قطعات آسانسور

مجموعه رایا آسانسور یکی از بزرگترین مراکز فروش قطعات آسانسور و ارائه دهنده خدمات آسانسور در کشور شناخته شده است. رایا با توزیع مستقیم بهترین لوازم جانبی آسانسور از قبیل انواع سنسور، میکروسوئیچ همانند شالتر آسانسور به سراسر کشور امنیت و آرامش خاصی را برای استفاده کنندگان از آسانسور به ارمغان آورده است. شالتر پروانه ای آسانسور ایستا و دیگر برند ها را می توانید از این نمایندگی با کیفیت بالا و قیمت مناسب دریافت نمایید.

• حفظ امنیت کامل
• پیروی از قوانین و استانداردها
• سرعت در ارائه خدمات
• سرویس و نگهداری دقیق
• انجام تعمیرات پیچیده
• نصب انواع پکیج آسانسور
• بازسازی آسانسور

و... از جمله خدماتی است که این نمایندگی با رعایت نکات ایمنی

در جهت کسب رضایتمندی بیشتر مشتریان ارائه می دهد.

برای نصب شالتر پروانه ای آسانسور ایستا حتما با رایا آسانسور تماس بگیرید.

مدار ایمنی آسانسور

هر آسانسور باید به یک مدار سری ایمنی  مجهز باشد باشد.

تا بتواند با امنیت کامل مسافرین و بار را در بین طبقات جابجا نموده و آنان را سالم به مقصد برساند. این سیستم امنیتی از قطعات مکانیکی و الکترونیکی مختلفی تشکیل می شود. قطعاتی همچون شالتر، پاراشوت و... در کنار هم بر روی یک مدار بصورت سری و پشت سر هم به یکدیگر متصل شده و هر کدام بخشی از وظایف ایمنی در آسانسور را به دوش می کشند. اما نکته مهم در رابطه با این مدار نصب دقیق قطعات آن است. به همین منظور نصب و راه اندازی این مدار را باید به متخصصین در این زمینه سپرد. بهتر است قبل از استفاده از آسانسور از کارکرد نرمال این مدار مطمئن شده و بعد از آن استفاده نمود.

در سرویس های دوره ای آسانسور (سرویس ماهانه) باید عملکرد این مدار حتما چک شود.

در صورت ایجاد هر گونه مشکل در این مدار، امکان بروز هر حادثه جبران ناپذیری وجود خواهد داشت. با قطعی این مدار برق آسانسور به طور کلی قطع خواهد شد. در این صورت باید سرویسکار یا نصاب آسانسور را مطلع نمود. آنان علاوه بر برطرف نمودن مشکل، باید دوباره سیستم ایمنی آسانسور را به صورت دستی با قطع و وصل نمودن برق تست نمایند.
