سیم 6 زوج آسانسور

در مرحله الکتریکال آسانسور ، از سیم ها و کابل های مختلفی استفاده می گردد. هر کدام از این سیم ها وظیفه خاص خود را دارند. و استفاده از آن در آسانسور ضروری است. سیم 6 زوج آسانسور ارتباط دهنده ترمینال های جعبه کارکدک با شستی داخل کابین و طبقات است. در آسانسورهای کم ارتفاع معمولا از 33 متر از این مدل سیم استفاده می گردد. گفتنی است : در آسانسوهای قدیمی نیز که به جای جعبه کارکدک از جعبه رویزیون استفاده شده است. ارتباط بین جعبه رویزیون با شاسی طبقات و شاسی داخل کابین توسط سیم 6 زوج انجام می گیرد. مجموعه رایا آسانسور انواع قطعات آسانسور را با قیمت مناسب به سراسر کشور عرضه می نماید.

سیم 6 زوج آسانسور

در آسانسور از قطعات مختلفی استفاده می شود. هر کدام از قطعات وظیفه خاصی را بر عهده دارند.و در مرحله خاص خود مورد نصب و راه اندازی قرار می گیرند.سیم 6 زوج آسانسور یکی از قطعات الکتریکال آسانسور است.که در مرحله پایانی از نصب مورد استفاده قرار می گیرد.

وظیفه این مدل از سیم ، انتقال اطلاعات بین جعبه کارکدک با پنل های طبقات و پنل کابین است.استفاده از این وسیله در آسانسور ضروری است.و بدون استفاده از آن مکانیزم آسانسور با مشکل مواجه می شود.

سیم 6 زوج آسانسور توضیحات

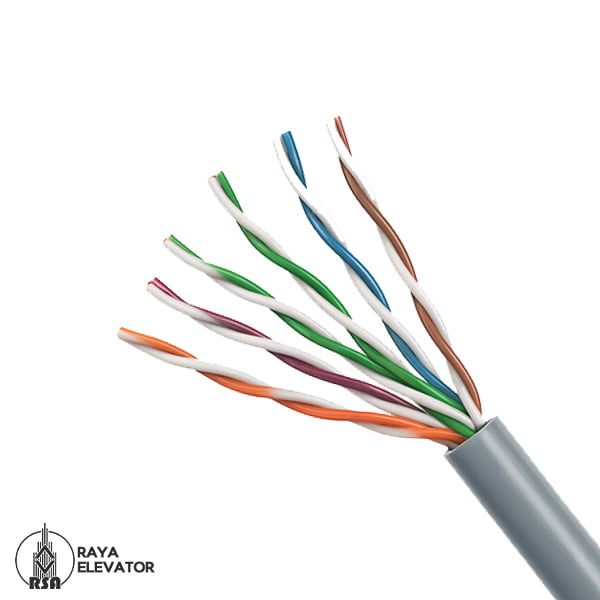

در هر مرحله از نصب آسانسور ، قطعاتی مورد استفاده قرار می گیرند.سیم ها و کابل ها در آخرین مرحله از نصب آسانسور استفاده می شوند.سیم 6 زوج آسانسور شامل : 6 رشته سیم دوتایی است ، که به صورت جفت به هم تابیده شده است.

گفتنی است :

ساختار این مدل از سیم با کابل های برق متفاوت است. نه تنها رشته ی فلزی داخلی بلکه در داخل یک پک کابل چندین سیم دیگر وجود دارد. که منظم به یکدیگر پیچیده شده اند.این مدل از سیم ارتباط دهنده شاسی های طبقات و کابین با جعبه کارکدک تابلوفرمان است.

متریال سیم 6 زوج

برای ساخت سیم 6 زوج از فلز مس استفاده می گردد.گفتنی است : درون کابل برخی از کابل ها دارای انعطاف بیشتری هستند. و و حالت کشسانی بیشتری به خود می گیرند.در حالی که برخی دیگر دارای انعطاف کمتر هستند.و حالت کشسانی کمتری به خود می گیرند.برخی دیگر نیز شکننده تر می باشند.

سیم 6 زوج آسانسور وظیفه انتقال اطلاعات بین جعبه رویزیون یا کارکدک با شاسی طبقات و شاسی کابین را بر عهده دارد.و استفاده از آن در آسانسور ضروری است.شما می توانید : قیمت قطعات آسانسور را از طریق پیام رسان واتساپ یا شماره های ثابت مجموعه از ما استعلام نمایید.و با قیمت روز قطعات آسانسور آشنا شوید.

استفاده از سیم 6 زوج در شاسی کابین آسانسور

همانطور که می دانید : سیم 6 زوج آسانسور از 6 جفت سیم به هم تابیده شده تشکیل شده است.دو عدد سیم 6 زوج وظیفه رد و بدل کردن اطلاعات بین ترمینال های تابلوی روی کابین با شستی داخل کابین را بر عهده دارند.

• پورت 24+ و پورت GND (منفی) از تابلو ریویزیون به پورت های مشابه شستی (24+ و GND) وصل می گردد.
•  پورت های جهت بالا و پایین نیز به یکدیگر متصل می گردند.
•  پورت های a b c d e f g از تابلو ریویزیون به پورت های مشابه (a b c d e f g) در شستی داخل کابین وصل می شوند.
• یک سیم ALARM نیز این دو برد را به هم متصل می کند.

گفتنی است : استفاده از سیم 6 زوج در آسانسور ضروری است.معمولا بسته به ارتفاع ساختمان از 33 متر سیم 6 زوج در آسانسور استفاده می گردد.

سیم 6 زوج آسانسور

همانطور که گفته شد : سیم 6 زوج یکی از قطعات الکتریکال آسانسور است.که به همراه سایر کابل ها و سیم ها در آخرین مرحله از نصب آسانسور ، مورد استفاده قرار می گیرند.سیم 6 زوج آسانسور ارتباط دهنده ترمینال های جعبه کارکدک تابلو فرمان با پنل هی طبقات و پنل داخل کابین است.گفتنی است : در داخل یک پک کابل چندین سیم دیگر وجود دارد. که منظم به یکدیگر پیچیده شده است. و کابل زوجی را به وجود آورده است.باید دانست : در هر مرحله از نصب آسانسور قطعاتی مورد استفاده قرار می گیرند.و هر مرحله شرایط خاص خود را دارد.

استفاده از سیم 6 زوج در شاسی طبقات آسانسور

همانند شاسی کابین دو عدد سیم 6 زوج وظیفه رد و بدل کردن اطلاعات بین ترمینال های تابلوی روی کابین با شستی طبقات را بر عهده دارند.

با این تفاوت که :

•  سیم بستن و باز کردن درب اضطراری در وجود ندارد.
•  سیم ALARM وجود ندارد.
• پورت های a b c d e f g از تابلو فرمان اصلی به پورت های مشابه (a b c d e f g) در شستی طبقات توسط سیم 6 زوج وصل می شوند.
• برای هر طبقه یک سیم نمره 0.75 برای فرمان احظار از تابلو فرمان به سشتی طبقات کشیده می شود.

سایر سیم ها و کابل های مورد نیاز در آسانسور

• تراول کابل 24 رشته
• سیم نمره 4 آسانسور
• سیم نمره 75 صدم آسانسور
• کابل 4*1

استفاده از هر کدام از این موارد در راه اندازی آسانسور ضروری است.و بدون استفاده از آن مکانیزم آسانسور با مشکل مواجه می شود.

نمایندگی فروش قطعات آسانسور

مجموعه فنی مهندسی رایا آسانسور با در اختیار داشتن نمایندگی بسیاری از شرکت های تولید کننده قطعات و تجهیزات جانبی آسانسور توانسته نیاز بازار و مشتریان را تا حد امکان پاسخگو باشد . نمایندگی رایا آسانسور کلیه قطعات و لوازم آسانسور را بابالاترین کیفیت و مناسب ترین قیمت به سراسر کشور به صورت مستقیم توزیع می نماید. رایا آسانسور توسط نیروهای متخصص و باتجربه در بخش های مختلف فروش، نصب، تعمیر و نگهداری قطعات آسانسور توانسته بهترین و پیشرفته ترین خدمات آسانسور را ارائه دهد. رایا با فروش آسانسور های مختلف یکی از بزرگترین و معتبرترین نمایندگی های آسانسور در کشور شناخته شده است.شما می توانید : قیمت انواع سیم و کابل آسانسور شامل : سیم نمره 4 آسانسور ، سیم نمره 75 صدم و سایر قطعات را از ما استعلام نمایید.

برای دانلود فایل انواع سیم مرتبط با آسانسور کلیک کنید:
