توضیحات
برای پروژه هایی که درب طبقات به صورت لولایی محاسبه می شود.از درب کابین نیمه اتوماتیک در بخش راه اندازی آسانسور استفاده می گردد.در واقع درب های لولایی با درب کابین نیمه اتوماتیک مطابقت دارند.پس از اجرای مرحله درب و ریل در آسانسور ، سایر قطعات شامل قطعات مکانیکال و الکتریکال مورد محاسبه قرار می گیرند.بر این اساس قطعات مکانیکال راه اندازی ۷توقف نیمه اتوماتیک برای آشنایی بیشتر سازندگان ساختمان با قطعات و ملزومات آسانسور محاسبه می شود.در این پکیج ظرفیت آسانسور ۴ تا ۶ نفره در نظر گرفته می شود.و در ظرفیت های بالاتر نحوه محاسبه متفاوت است.در ادامه اطلاعات بیشتری در مورد این پک ارائه می گردد.با ما همراه باشید.

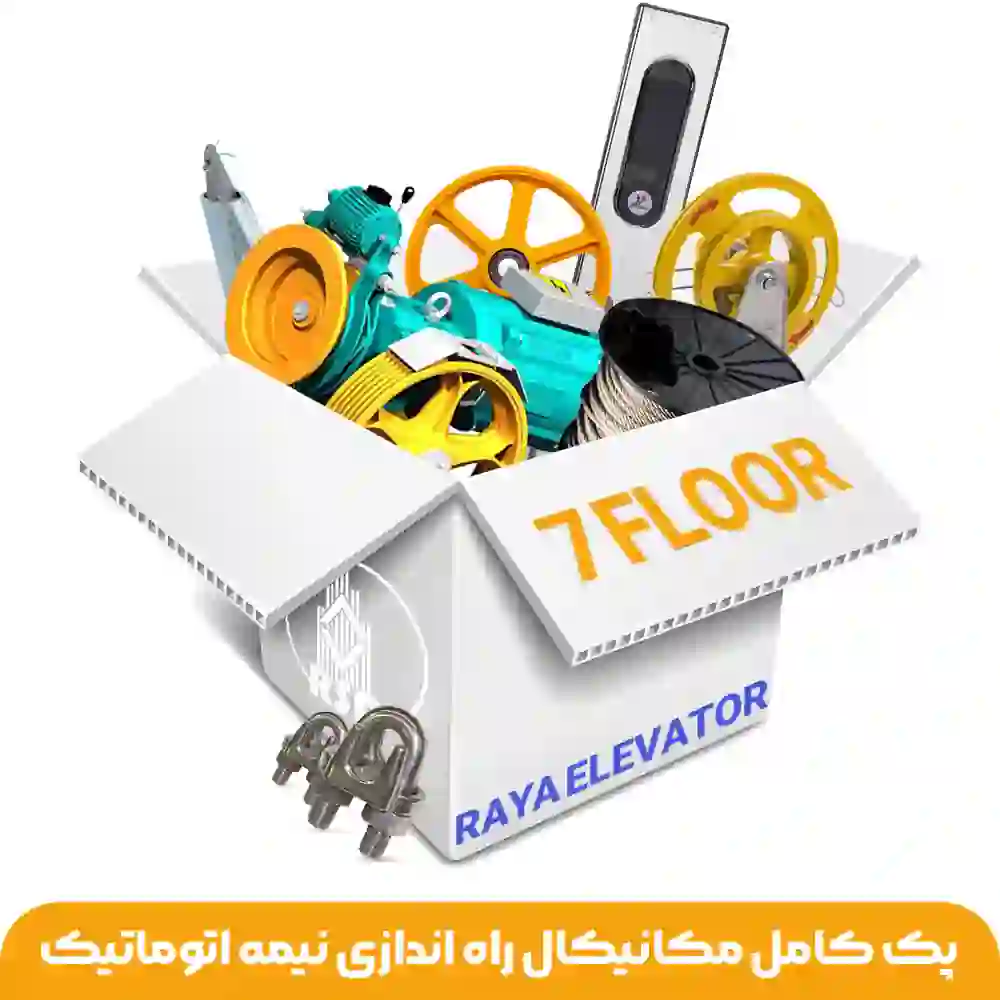

قطعات مکانیکال راه اندازی ۷توقف نیمه اتوماتیک
بسیاری از پروژه های نصب و راه اندازی آسانسور در کشور با درب های نیمه اتوماتیک نصب می شوند.این پروژه ها از قیمت مناسب تری نسبت به پروژه هایی که از درب اتوماتیک در آن استفاده می شود.برخوردارند.
نصب آسانسور را می توان در چند مرحله و بخش طبقه بندی نمود.که در هر مرحله برخی از قطعات و ملزومات آسانسور مورد استفاده قرار می گیرند.قطعات مکانیکال راه اندازی ۷توقف نیمه اتوماتیک طبق استانداردهای صنعت آسانسور در کشور مورد محاسبه قرار می گیرند.و در این پکیج از بهترین برندهاو مدل های داخلی و وارداتی استفاده می شود.
قطعات مکانیکال راه اندازی ۷توقف نیمه اتوماتیک مشخصات :
نام کالا و برند | مقدار و قیمت واحد | قیمت کل و مجموع |
موتور آسانسور بهران ۶٫۱ کیلووات تا ظرفیت ۶نفره | ۱ * ۳۱/۹۵۰/۰۰۰ | ۳۱/۹۵۰/۰۰۰ |
گاورنر آسان شایان ( گاورنر بالا و پایین) | ۱ * ۱/۲۰۰/۰۰۰ | ۱/۲۰۰/۰۰۰ |
فلکه هرزگرد سنگین ۴ شیار | ۱ * ۱۲/۰۰/۰۰۰ | ۱/۲۰۰/۰۰۰ |
قلاب سربکسل نمره ۱۰ و آبکاری شده | ۸ * ۹۵/۰۰۰ | ۷۶۰/۰۰۰ |
سیم بکسل نمره ۱۰ گوستاولف درجه یک تا ۷ توقف | ۱۲۰ * ۲۹/۰۰۰ | ۳/۴۸۰/۰۰۰ |
سیم بکسل نمره ۶ تا ۷ توقف | ۶۰ * ۸/۹۰۰ | ۵۳۴/۰۰۰ |
وزنه بتونی و گالوانیزه (۷۷) تا ظرفیت ۶ نفره | ۸۰۰ * ۲/۹۰۰ | ۲/۳۲۰/۰۰۰ |
کرپی و بست نمره ۱۰ | ۲۴ * ۷/۰۰۰ | ۱۶۸/۰۰۰ |
کرپی و بست نمره ۶ | ۶ * ۶/۰۰۰ | ۳۶/۰۰۰ |
لاستیک تخت زیر موتور سنگین | ۴ * ۱۵/۰۰۰ | ۱۵/۰۰۰ |
پیچ و مهره کامل به علاوه واشر پهن | ۴ * ۱۸/۰۰۰ | ۷۲/۰۰۰ |
گارد و محافط گاورنر | ۱ * ۹۵/۰۰۰ | ۹۵/۰۰۰ |
وزنه گاورنر | ۱ * ۲۰۰/۰۰۰ | ۲۰۰/۰۰۰ |
جمع کل فاکتور و مجموع مکانیکال | ۴۲/۰۷۵/۰۰۰ |
قطعات راه اندازی و الکتریال :
نام کالا و برند | مقدار و قیمت واحد | قیمت کل و جزییات |
بافر پلی اورتان ضربه گیر تا ظرفیت ۶ نفر | ۲ * ۲۸۰/۰۰۰ | ۵۶۰/۰۰۰ |
شالتر و لیمیت دور انداز پروانه ای درجه یک | ۱ * ۱۹۰/۰۰۰ | ۱۹۰/۰۰۰ |
درب نیمه کابین یاران راست و دو لته | ۱ * ۷/۴۳۰/۰۰۰ | ۷/۴۳۰/۰۰۰ |
شاسی و پنل کابین ۶ توقف نور آبی گارانتی دار | ۱ * ۱/۴۰۰/۰۰۰ | ۱/۴۰۰/۰۰۰ |
شاسی و پنل طبقات نور آبی گارانتی دار | ۷ * ۳۲۰/۰۰۰ | ۲/۲۴۰/۰۰۰ |
تابلو سه فاز سکسیونری و قفل شو | ۱ * ۴۵۰/۰۰۰ | ۴۵۰/۰۰۰ |
میکروسوییچ و اورلود (اضافه وزن) | ۱ * ۳۰/۰۰۰ | ۳۰/۰۰۰ |
علایم استاندارد طرح جدید | ۱ *۳۰/۰۰۰ | ۳۰/۰۰۰ |
بست تراول کابل سنگین | ۴ * ۹/۰۰۰ | ۳۶/۰۰۰ |
سنسور شناسایی پیشرو | ۱ * ۱۹۰/۰۰۰ | ۱۹۰/۰۰۰ |
سیم نمره ۴ استاندارد تا ۷ ایستگاه | ۱ * ۴۵۰/۰۰۰ | ۴۵۰/۰۰۰ |
سیم نمره ۷۵ استاندارد تا ۷ ایستگاه | ۸ * ۱۱۰/۰۰۰ | ۸۸۰/۰۰۰ |
سیم ۶زوج تمام مس تا ۷ ایستگاه | ۴۲ * ۷/۰۰۰ | ۲۹۴/۰۰۰ |
روغندان ریل درجه یک | ۲ * ۳۰/۰۰۰ | ۶۰/۰۰۰ |
چراغ تونلی ال ای دی (نورقوی) تا ۷ ایستگاه | ۸ * ۳۰/۰۰۰ | ۲۴۰/۰۰۰ |
کلید و استپ قارچی | ۳ * ۳۰/۰۰۰ | ۹۰/۰۰۰ |
پریز روکار بارانی | ۱ * ۲۰/۰۰۰ | ۲۰/۰۰۰ |
آژیر و زنگ خطر آسانسور | ۱ * ۷۵/۰۰۰ | ۷۵/۰۰۰ |
لوله خرطومی | ۱ * ۱۲/۰۰۰ | ۱۲/۰۰۰ |
سایر قطعات راه اندازی آسانسور :
بست کمربندی | ۱ * ۳۵/۰۰۰ | ۳۵/۰۰۰ |
نوار و چسب برق | ۸ * ۷/۰۰۰ | ۵۶/۰۰۰ |
داکت ۳ (موادنو و سفید) | ۳۵ * ۱۵/۰۰۰ | ۵۲۵/۰۰۰ |
دیکتاتور و آرام بند اورجینال ترکیه تا ۷ ایستگاه | ۷ * ۲۲۰/۰۰۰ | ۱/۵۴۰/۰۰۰ |
فنر درب | ۷ * ۳۰/۰۰۰ | ۲۱۰/۰۰۰ |
قفل درب لولایی تاپ لیفت تا ۷ ایستگاه | ۷ * ۱۹۰/۰۰۰ | ۱/۳۳۰/۰۰۰ |
داکت۹ (مواد نو و سفید) | ۴ * ۳۰/۰۰۰ | ۱۲۰/۰۰۰ |
داکت نمره ۱۰ فلزی | ۵ * ۵۵/۰۰۰ | ۲۷۵/۰۰۰ |
تراول کابل ۲۴ رشته مس تا ۷ توقف | ۳۵ * ۷۷/۰۰۰ | ۲/۶۹۵/۰۰۰ |
کمان و مگنت مکانیکی درب | ۱ * ۳۰۰/۰۰۰ | ۳۰۰/۰۰۰ |
تابلو داتیس ۷٫۵ با درایو زیما | ۱ * ۱۱/۹۰۰/۰۰۰ | ۱۱/۹۰۰/۰۰۰ |
روغنگیر ریل | ۴ * ۸/۵۰۰ | ۳۴/۰۰۰ |
پیچ و مهره ۶کامل جهت نصب آرام بند | ۱۴ * ۲/۸۰۰ | ۳۹/۲۰۰ |
پیچ و مهره ۱۰ کامل جهت نصب پایه لیمیت | ۸ * ۳/۰۰۰ | ۲۴/۰۰۰ |
آهنربا | ۴۰ * ۲/۰۰۰ | ۸۰/۰۰۰ |
کارکدک تابلو فرمان | ۱ * ۱/۰۰۰/۰۰۰ | ۱/۰۰۰/۰۰۰ |
جمع و مبلغ کامل راه اندازی | ۳۴/۸۴۰/۲۰۰ |
جمع کل و مجموع فاکتور ( مکانیکال و راه اندازی ) | ۷۶/۹۱۵/۲۰۰ |
وزنه یکی از قطعات مهم مکانیکال آسانسور
کابین آسانسور برای حفظ تعادل خود و وزن مسافرین و بار نیاز به وسیله ای به نام وزنه آسانسور دارد. این قطعه با متعادل نمودن وزن کابین و نیمی از وزن بار داخل آن باعث می شود : تا کابین دچار لرزش نشده و بار خود را سالم به مقصد برساند. این قطعه از اجناس مختلف و متفاوتی ساخته شده و با توجه به وزن و ظرفیت کابین تعداد آن تعیین می شود.
در پکیج قطعات مکانیکال راه اندازی ۷توقف نیمه اتوماتیک از وزنه بتونی گالوانیزه سایز ۷۷ استفاده می گردد.این مدل از وزنه منطبق با انواع پروژه های آسانسور است.و در موارد خاص نصابان آسانسور بایستی از قبل نوع و سایز وزنه شامل وزن ۶۷ ، ۸۷ و ۹۷ را با کارشناسان ما اطلاع دهند.
پاراشوت یکی دیگر از قطعات مکانیکال
پاراشوت یکی از قطعات پرکاربرد آسانسور محسوب می شود.که در بالا یا پایین یوک کابین نصب می شود.این وسیله جزء اجزای ایمنی آسانسور است.و نصب آن در هر آسانسور ضروری است.یکی از بهترین برندهای پاراشوت داخلی ، پاراشوت پارس آسا است.که در بیشتر پروژه های نصب و راه اندازی آسانسور مورد استفاده قرار می گیرد.پاراشوت طوری طراحی شده که اگر سرعت حرکت کابین ، از حد مجاز تعریف شده تجاوز نماید، وارد عمل شده و باعث توقف کابین آسانسور می شود.
در واقع این وسیله باعث امنیت بیشتر مسافران به هنگام حرکت آسانسور می گردد.با توجه به این که این وسیله جزء متعلقات کابین آسانسور است.در پک قطعات مکانیکال راه اندازی ۷توقف نیمه اتوماتیک قرار نمی گیرد.با مراجعه به لینک ریل آسانسور ایتالیا ۷توقف اطلاعاتی در این خصوص کسب نمایید.
قطعات مکانیکال راه اندازی ۷توقف نیمه اتوماتیک
هر مرحله از نصب آسانسور شرایط و ضوابط خاص خود را دارد.و در آن بخشی از قطعات مورد استفاده قرار می گیرند.در پک قطعات مکانیکال راه اندازی ۷توقف نیمه اتوماتیک از بهترین برندها و مدل های داخلی و وارداتی استفاده می گردد.
تا کیفیت آسانسور افزایش یابد.در این پکیج کلیه محاسبات توسط کارشناسان و متخصصین مجموعه رایا انجام می گیرد.و در آن استاندارد های صنعت آسانسور در نظر گرفته می شود.شما می توانید : قیمت فروش پکیج آسانسور را از ما استعلام نمایید.و با قیمت سایر قطعات و برندهای آسانسور بیشتر آشنا شوید.
مرحله راه اندازی آسانسور
آسانسور از مراحل و فرآیند مختلفی تشکیل می شود.و هر مرحله شرایط و ضوابط خاص خود را دارد.آخرین مرحله از عملیات نصب مرحله راه اندازی است.این مرحله به مدت زمان بیشتری نسبت به سایر مراحل نیاز دارد. که شامل نصب درب داخل کابین، نصب تابلو فرمان، سیم کشی، نصب شاسی های احضار در طبقات، نصب شاسی های داخل کابین و دیگر قطعات ریز و درشت مربوطه است که برای نصب این لوازم نیاز به حوصله، تجربه، سلیقه و علم راه اندازی است تا یک نصاب بتواند آسانسور را به بهترین نحو مطابق با استانداردهای اداره استاندارد نصب و راه اندازی کند.
یکی دیگر از پکیج های مجموعه رایا ، پک ریل آسانسور چینی ۷توقف است.
اگر خواستار قیمت قطعات آسانسور هستند.البته این امکان برای شما فراهم شده است.تا در مجموعه رایا قیمت ها و انواع مدل های آسانسور را با هم مقایسه نمایید.
