آریان یکی از بهترین برندهای سازنده تابلو فرمان آسانسور در کشور است.که انواع مختلف تابلو فرمان را با درایو و توان های مختلف به سراسر کشور عرضه می نماید.تابلو فرمان آریان درایو اچ پی پلاس 7.5 کیلووات یکی از تابلوهای این مجموعه است.که مطابق موتورهای گیربکس 5.5 و 6.1 کیلووات طراحی می شود.و با دو سال گارانتی و 10 سال خدمات پس از فروش معتبر به سراسر کشور عرضه می شود.در ادامه اطلاعات بیشتری در مورد این نوع از تابلو آسانسور آریان ارائه می گردد.با ما همراه باشید.

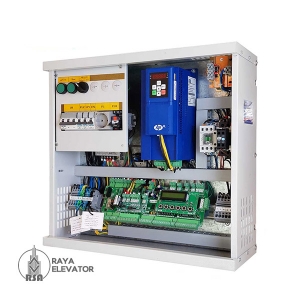

تابلو فرمان آریان درایو اچ پی پلاس
یکی از مهمترین و اساسی ترین بخش های الکتریکی و کنترلی آسانسور تابلو فرمان می باشد. و شامل مدارهای فرمان و ریز پردازنده و قطعات الکترونیکی می باشد.که وظیفه کنترل حرکت کابین و نیز اعلام وضعیت های مختلف را بر عهده دارد.یکی از بهترین برندهای تابلو فرمان برند آریان است.که انواع تابلو فرمان های مخصوص آسانسور را تولید می نماید.
یکی از تولیدات جدید این مجموعه تابلو فرمان آریان درایو اچ پی پلاس است.این مدل از تابلو فرمان آسانسور مناسب انواع درب های لولایی ، نیمه اتوماتیک و اتوماتیک ساخته می شود.و از کیفیت بالایی برخوردار است.
تابلو فرمان آریان درایو اچ پی پلاس توضیحات :
ساخت و طراحی تابلو فرمان توسط شرکت های معتبری در کشور صورت می گیرد.یکی از این شرکت ها آریان است.و یکی از تولیدات این مجموعه تابلو فرمان آریان درایو اچ پی پلاس است.
این مدل از تابلو فرمان آسانسور بر پایه UPS تولید می شود.و در صورت درخواست مشتریان نجات اضطراری تابلو فرمان به صورت جداگانه در دسترس مشتریان قرار می گیرد.این مدل از تابلو فرمان آسانسور برای آسانسورهای گیربکس دار طراحی می شود.و از کیفیت بالایی برخوردار است.
مشخصات فنی :
نام کالا /Product Name
تابلو فرمان آریان ۷٫۵ کیلووات با درایو اچ پی پلاس
Tablo farman ariyan derive dar 7.5 kw hp
نام کشور سازنده تابلو /Producer Country Name
ایران
Made in Iran
سیستم /System
درایو دار
Equipped with drive
برند درایو/Brand Drive
اچ پی
Hp
ولتاز راه اندازی /Startup voltage
۳ فاز ۳۸۰ ولت
۳L -380 Voltage
مناسب موتور با توان /Suitable for power motor
۵٫۵-۶٫۱ کیلووات
۵٫۵_۶٫۱ kw
قابلیت کارکدک /Ability to codec
دارد
YES
قابلیت نصب نجات اضطراری /Ability to install UPS
دارد
YES
اصلاح فاز اتوماتیک در ورودی /Automatic phase correction at input
دارد
YES
قابلیت ذخیره سازی خطا /Error storage capability
دارد
YES
حداکثر توقف تعریف شده /Maximum defined stop
۸ایستگاه
Eight stops
سیستم تهویه تابلو و درایو /Panel and drive ventilation
دارد
YES
نور پس زمینه برد/Backlight wins
دارد
YES
میزان صدای دستگاه/Device volume
۳۰ دسیبل
decibel 30
سیستم باز شدن درب قبل از توقف /Pre-stop door opening system
تابلو فرمان آریان درایو اچ پی پلاس
NO
قابلیت محدود کردن استفاده کنندگان /Ability to restrict users
ندارد
NO
مناسب تعداد استارت در ساعت /Suitable number of starters per hours
۱۸۰ استارت
start180
نماینده فروش تابلو فرمان آریان در ایران /Aryan steering wheel sales representative in Iran
مجموعه رایا آسانسور
RAYA ASANSOR
مدت زمان گارانتی /Warranty period
۲۴ ماه از تاریخ نصب و راه اندازی
۲۴ months from date of installation
مدت زمان خدمات پس از فروش/After-sales service duration
۱۵ سال خدمات
۱۵ years service
تابلو فرمان آسانسور آریان درایو اچ پی سایر مشخصات:
راه اندازی به صورت /Launch in Face
بدون اینکودر و با اینکودر
open and close
مناسب برای سیستم حرکت /Suitable for motion system
کششی با موتور گیربکس
Traction with gearbox engine
حد اکثر سرعت حرکت /Maximum speed of movement
۱ متر بر ثانیه در سیستم ۱٫۱
۱M / s in the system 1.1
قابلیت تعریف پارک/Definition of the park
دارد با زمان بندی
YES -With timing
مطابق با استاندارد روز دنیا /According to the world standard of the day
۶۳۰۳-۱ الزامات استاندارد
۶۳۰۳-۱ Standard Requirements
ارزش خرید نسبت به قیمت از عدد ۱۰/Purchase value over price of 10
عدد 7.5
Number 7.5
نمره کارشناسان رایا آسانسور به این محصول از عدد ۱۰/Experts Raya elevators score to this product of 10
7.7
7.7
تابلو فرمان آریان وظایف:
کنترل جهت حرکت و سرعت موتور اصلی
پردازش درخواست ها از کابین و طبقات آسانسور
کنترل تجهیزات الکتریکی مانند: ترمز و سوئیچ ها، درب کایبین و ...
نظارت دقیق بر حرکت کابین آسانسور و حفظ ایمنی های لازم
پاسخگویی و پردازش درخواست های الکتریکی بخش های مختلف آسانسور
حفاظت الکتریکی از تجهیزات آسانسور
تشخیص وضعیت ها و موقعیت کابین در هر لحظه
تابلو فرمان آریان درایو اچ پی پلاس
در آسانسور تابلو فرمان آریان درایو اچ پی پلاس را می توان یکی از محبوب ترین تابلو فرمان در نزد نصابان آسانسور و مشتریان دانست.که از قیمت مناسب و کیفیت بالایی برخوردار است.و به همین دلیل از فروش بالایی برخوردار است.از نکاتی که در مورد این تابلو فرمان حائز اهمیت است قابلیت تعریف VIP تا سقف ۱۰ طبقه و منطبق بودن با نیازهای خاص سازمان ها است.
تابلو فرمان آریان درایودار تلفیقی
این تابلو ها جهت کنترل آسانسور چه درعملکرد عادي و چه در حالت نجات اضطراري می باشد.در واقع این تابلوها، تلفیقی از تابلو درایـودار ونجات اضطراري و یا تابلو دو سرعته و نجات اضطراري می باشد.
این طـرح بـراي موتورهـا تـا قـدرت ۷٫۳ کیلو وات و سـري هـاي معمول و رایج درب و ترمز مکانیکی در نظر گرفته می شود. که در حالت سفارشی نیزاین تابلوها قابـل سـاخت و تولیـد می باشند.آسانسوري که ویژگی تابلو فرمان تلفیقی را نداشته باشد ، چنانچه در حال حرکت کابین با قطـع بـرق مواجـه شـود ، درفاصـله بـین طبقات متوقف می گردد.که می تواند بسیار خطر آفرین باشد.
برخی از ویژگی های تابلو آریان درایو اچ پی
این تابلو مجهز به درايو اچ پی پلاس است.و امکان استفاده با درايو هاي ۷٫۵ ، ۱۱کیلو وات را داراست.از نکات بارز در مورد تابلو فرمان آریان درایو اچ پی پلاس قابليت کنترل موقعيت به کمک انکودر موتور و حذف سنسور CF3 است.این تابلو فرمان در مواقع قطع برق با قابلیت سیستم نجات اضطراری کابین را تا سر طبقه هدایت می نماید. تابلو آریان مجهز به برد ADO بوده و قابليت راه اندازي تا ۸ طبقه کلکتيودان و ۶ طبقه کلکتيو سلکتيو ، با استفاده از جعبه رويزيون کارکدک قابل افزايش به ۱۶ طبقه کلکتيودان و ۹ طبقه کلکتيو سلکتيو را داراست.
این تابلو مطابق با استاندارد روز اروپا EN81 طراحی و مناسب براي آسانسور هاي کششي با موتورهاي دو سرعته و تک سرعته تا سرعت ۱٫۶ متر بر ثانیه است.نکته ای که در مورد این تابلو فرمان آسانسور حائز اهمیت است قابلیت نصب برای تعداد ایستگاه بالاست . به طوری که در برج ها و ساختمان های با ارتفاع بالا می توان از آن استفاده نمود.یکی دیگر از برندهای تابلو آسانسور ، تابلو فرمان آرمان فراز است.
مواردی از خطاهای تابلو فرمان آریان
وضعیت غیر عادي فعال شدن یا غیر فعال شدن همه ورودیها
قطع مدار ایمنی از نقاط مختلف ( 71 - 66 - 68 ) هنگام حرکت
خطاي ناشی از عوامل خارجی
خطا در عملکرد کنتاکتورها (تیغه کمکی کنتاکتورها)
فعال شدن سنسور حرارتی موتور (گرم شدن فوق العاده موتور)
فعال شدن همزمان رویزیونهاي کابین و تابلو
خطاي مربوط به حرکت
پل شدن مدار ایمنی
خطاي طولانی شدن زمان بسته شدن درب
خطاي طولانی شدن زمان بازشدن درب
ظرفیت بیش از حد مجاز کابین
نا معتبر شدن پارامترها در حافظه سیستم
نمایندگی رسمی فروش، نصب، تعمیر و نگهداری انواع قطعات آسانسور در کشور
شرکت فنی مهندسی رایا آسانسور توانسته است با بهره گیری از امکانات نوین و تکنولوژی پیشرفته در عرضه خدمات آسانسور از صفر تا صد گام بردارد.این شرکت با دارا بودن کادر بسیار مجرب و کار آزموده در بخش های مختلف همواره در تلاش است.مجموعه رایا با در اختیار گرفتن نمایندگی بسیاری از قطعات آسانسور اصلی آسانسور در فروش قطعات به سراسر کشور اقدامات نوید بخشی برداشته است.
گفتنی است : مجموعه رایا به عنوان نمایندگی فروش مجموعه آریان بالاترین فروش محصولات آریان از جمله تابلو فرمان آریان درایو اچ پی پلاس را به خود اختصاص داده است.
چگونه متوجه بشیم که تابلو فرمان آریان با کیفیت و اصلی است یا نه؟
دلایل بسیار زیاد و متنوعی وجود دارد که می توانیم از طریق آن متوجه این موضوع مهم و با اهمیت شویمولی اصلی ترین و مهم ترین دلیل که می توانیم تشخیص دهیم نرخ روز تابلو است.شاید بپرسید منظور از قیمت چیست ؟ این است که متاسفانه بعضی از این دفاتر فروشتابلو فرمان با کاهش قیمت تابلو و طبیعی جلوه دادن این موضوع مشتری را جذب کردهوسپس جنس و کالای بی کیفیتی به شما مشتریان عرضه می نمایند.
و پس از فروش آن قطعه هیچ گونه تضمین ویا ضمانتی به شما عزیزان نمی دهند.و موجب نارضایتی شما مشتریان از آن شرکت می باشند.پس حواستان باشد که موقع خرید حتما دقت داشته باشید.که جنس با کیفیتی خریداری کنید که بعدا از خرید خود پشیمان نشوید .مادر مجموعه رایا با داشتن کارشناسان فروش مجربو خبره در زمینه فروش به شما این اطمینان و نوید را می دهیم.که با دادن مشاوره در خرید به شما مشتریان عزیز شما را در ابتدا راهنمایی می کنیم. وسپس با دادن جنس بااصالت و با کیفیت به شما مشتریان موجبخرسندی و رضایت کامل شما عزیزان می شود .
اچ پی پلاس تابلو فرمان اقتصادی
یکی از محصولات اقتصادی شرکت آسانسور آریان ، تابلو فرمان آریان درایو اچ پی پلاس است.این محصول از کیفیتی مناسب و عملکردی مطلوب برخوردار است.این مدل از تابلو فرمان گزینه ای مناسب برای استفاده در ساختمان های مسکونی کم ترافیک است.و به مشتریانی توصیه می شود : که خواهان خرید تابلو فرمان با قیمت مناسب و اقتصادی هستند.
لیست خطاهای تابلو فرمان آسانسور آریان
ردیف
عنوان خطا
توضیحات خطا
1
error Main
وضعیت غیر عادي فعال شدن و یا غیر فعال شدن همه ورودی ها
2
71 on Error
قطع مدار ایمنی ازنقطه 71 و هنگام حرکت
3
66 on Error
خروج و قطع مدار ایمنی ازنقطه 66 هنگام حرکت
4
68 on Error
قطع و خروج مدار ایمنی ازنقطه 68 و هنگام حرکت
5
Fault External
خطای ناشی از عوامل خارجی
6
Error Contactor
خطا در عملکرد و مکانیزم کنتاکتورها (تیغه کمکی کنتاکتورها)
7
Error FTO
فعال شدن سنسور حرارتی موتور(گرم و داغ شدن فوق العاده موتور)
8
Error Crv&Mrv
فعال شدن همزمان رویزیون هاي کابین و تابلو
9
Error Travel
خطاي مربوط به حرکت
10
Error Ca1 & Can
فعال شدن همزمان سنسورهای اضطراری دورانداز
11
Direction Fault
Can و Ca1 اشتباه اتصال
12
Fault Bypass Safety
پل شدن مدار ایمنی
13
out Time Closing
خطاي زیاد و طولانی شدن زمان بسته شدن درب
14
out Time Opening
خطاي زیاد و طولانی شدن زمان بازشدن درب
15
Error Load Over
ظرفیت بیش از حد مجاز کابین
16
Error Fatal
نا معتبر شدن پارامترها در حافظه مکانیزم و سیستم
سوالات متداول مشتریان
مدت زمان گارانتی تابلو فرمان آریان چقدر است؟
مدت زمان گارانتی 2 سال می باشد.
از چه توانی از تابلو فرمان ، برای آسانسور ساختمان استفاده نمایم؟
در آسانسور توان تابلو فرمان بایستی بیشتر توان موتور آسانسور است.چرا که تابلو فرمان مرکز پردازش اطلاعات و هدایت کننده قطعات آسانسور است.برای مثال در یک آسانسور با موتور گیربکس ۶٫۱ کیلووات از تابلو فرمان ۷٫۵ کیلووات استفاده می شود.
ارسال و تحویل تابلو فرمان به چه صورت است؟
ارسال و تحویل محصول با هماهنگی قبلی صورت می گیرد. و از قبل بایستی حواله انبار توسط مسئول انبار آماده شده باشد.تا حواله خروج صادر شود.ضمن این که مشخصات تحویل گیرنده از قبل بایستی به واحد فروش ارائه داده شود.محل تحویل محصولات جلوی درب انبار مجموعه خواهد بود.
در صورت ارسال تابلو به شهرستان هزینه حمل به چه صورت است؟
در صورت ارسال به شهرستان، هزینه حمل محصول از محل انبار شرکت تا باربری مورد نظر شرکت، محاسبه و توسط مشتری پرداخت می گردد.
برای کسب اطلاعات بیشتر به لینک آریان آسانسور مراجعه نمایید.
شماره تماس جهت خدمات پس از فروش و گارانتی
۰۲۱-۲۳۵۵۳۰۰۰
شماره تماس جهت مشاوره و خرید تابلو فرمان آسانسور
۰۲۱-۶۶۰۹۹۴۵۳
