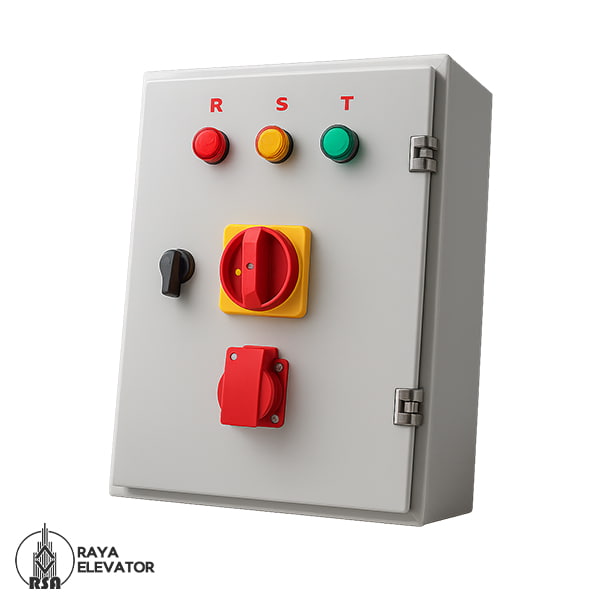

تابلو سه فاز آسانسور

یکی از قطعات پرکاربرد در آسانسور تابلو سه فاز است. تابلو سه فاز آسانسور در قسمت الکتریکال مورد نصب و راه اندازی قرار می گیرد. این وسیله متشکل از سه فیوز برای ایمنی سیم کشی آسانسور است. در هر پروژه از نصب و راه اندازی آسانسور استفاده از این وسیله ضروری است. تابلو سه فاز دارای شینه نول و ارت و ترمینال‌های سه فاز و نول و ارت است. دو کلید مینیاتوری نیز درون آن تعبیه می شود. تابلو سه فاز در قسمت موتورخانه آسانسور قرار می گیرد. و برای انتقال برق سه فاز و تک فاز به دیگر تجهیزات آسانسور مورد استفاده قرار می گیرد. بازرگانی رایا آسانسور به عنوان مرکز فروش قطعات آسانسور این محصول را با قیمت مناسب به سراسر کشور ارسال می نماید.

تابلو سه فاز آسانسور

آسانسور از قطعات مختلفی تشکیل شده است.که با هم در ارتباط هستند.و در مراحل مختلف مورد نصب و راه اندازی قرار می گیرند.تابلو سه فاز آسانسور یکی از قطعات مهم بخش الکتریکال است.که در موتورخانه مورد نصب و راه اندازی قرار می گیرد.

این وسیله برای انتقال برق سه فاز و تک فاز به دیگر تجهیزات آسانسور مورد استفاده قرار می گیرد.گفتنی است : تابلو سه فاز تشکیل شده از سه فیوز برای ایمنی سیم کشی آسانسور است.و برای هر آسانسوری استفاده از این وسیله ضروری است.

تابلو سه فاز آسانسور توضیحات

بسیاری از قطعات مهم و کاربردی اسانسور در قسمت موتورخانه نصب و راه اندازی می شوند.برخی از این قطعات شامل ، موتور آسانسور ، تابلوفرمان ، گاورنر ، فلکه هرزگرد ، نجات اضطراری و سایر قطعات است.

جعبه سه فاز نیز در این بخش نصب می شود.این وسیله علی رغم ساختار ساده دارای وظیفه ای مهم است.و آن هم انتقال برق سه فاز و تک فاز به دیگر تجهیزات آسانسور است.گفتنی است : تابلو سه فاز دارای شینه نول و ارت و ترمینال‌های سه فاز و نول و ارت است. دو کلید مینیاتوری نیز  درون آن تعبیه شده است.

تامین برق آسانسور

یکی از وظایف مهم تابلو سه فاز آسانسور تامین برق مورد نیاز قطعات مختلف است.این وسیله برق چراغ‌های چاله آسانسور و اتاقک موتورخانه ، برق موتور و تابلوی کنترل و برق پریز‌های چاله آسانسور و اتاقک موتورخانه را تامین می کند.گفتنی است : در بیشتر آسانسورها از دو مدل تابلو سه فاز سکسیونری و تابلو سه فاز فیوزباکس استفاده می گردد.چرا که این دو مدل از استاندارد لازم در هنگام نصب برخوردار هستند.

باید دانست :

برای آسانسور‌های ۵/۵ کیلووات و کمتر از کابل ۵ در ۶ استفاده می‌شود .و برای موتور‌های آسانسور با توان ۹/۵ کیلووات از کابل ۵ در ۱۰ استفاده می‌شود.بدیهی است : که بدون استفاده از تابلو سه فاز توزیع برق آسانسور با مشکل مواجه خواهد شد.پس نصب آن در هر پروژه آسانسور ضروری است.

محل نصب تابلو سه فاز

تابلو سه فاز یکی از قطعات پر کاربرد قسمت الکتریکال آسانسور است.که در موتورخانه مورد نصب و راه اندازی قرار می گیرد.تابلو سه فاز آسانسور توسط ۴ پیچ و رول پلاک و در حوالی تابلو فرمان آسانسور و در ارتفاع ۱۲۰ الی ۱۴۰ سانتی متر از کف موتور خانه راه اندازی می شود.این وسیله علی رغم ساختار ساده دارای وظیفه ای مهم در آسانسور است.

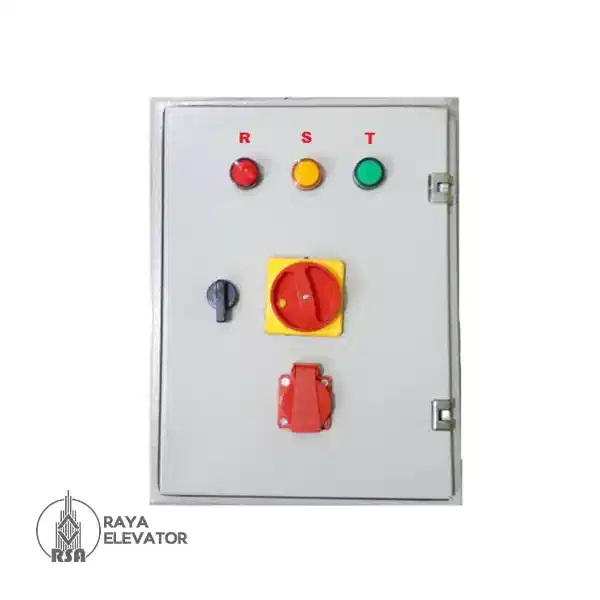

در واقع توزیع برق به قسمت های مختلف توسط تابلو سه فاز انجام می گیرد.بر روی درب این قطعه یک کلید سه فاز غلطکی و سه چراغ سیگنال وجود دارد. روشن بودن چراغ‌ها نشان دهنده وجود سه فاز و دلیل کلید سه فاز قطع کامل مدار سه فاز آسانسور است.

تابلو سه فاز آسانسور

همانطور که گفته شد : جعبه سه فاز یکی از قطعات پرکاربرد آسانسور است.که در مرحله پایانی نصب ، راه اندازی می گردد.این وسیله از سه فیوز برای ایمنی سیم کشی آسانسور تشکیل شده است.

گفتنی است :

تابلو سه فاز دارای شینه نول و ارت و ترمینال‌های سه فاز و نول و ارت است. دو کلید مینیاتوری نیز  درون آن تعبیه شده است.استفاده از تابلو سه فاز در پروژه های مختلف نصب و راه اندازی آسانسور ضروری است.این وسیله در موتورخانه آسانسور و نزدیک تابلوفرمان نصب می گردد.

گفتنی است : یکی از بهترین برندهای تابلو فرمان در کشور ، تابلو فرمان آسانسور آریان است.

بخش های مختلف تابلو سه فاز

• سه فیوز برای ایمنی سیم کشی آسانسور
• شینه نول و ارت و ترمینال ۳ فاز
• دو کلید چراغ دار
• یک کلید سه فاز غلطکی

گفتنی است :

چراغ های تعبیه شده در روی درب به تابلو سه فاز آسانسور نشان دهنده برق در تابلو سه فاز آسانسور می باشد که از این رو سرویس کار می‌تواند به راحتی به واسطه یک کلید سه فاز غلطکی برق آسانسور را قطع نماید.

تابلو سه فاز آسانسور سه بخش را نیز کنترل می کند. که شامل :

• برق موتور و تابلوی کنترل
• برق چراغ های چاهک آسانسور و اتاقک موتورخانه
• برق پریز چاهک آسانسور و اتاقک موتورخانه
