انکودر

در بسیاری از پروژه هایی که از موتورهای تک سرعته استفاده می شود از انکودر به عنوان یک وسیله الکترومکانیکی بهره گرفته می شود. این وسیله جزء قطعات جانبی آسانسور است. که نصب آن در آسانسور الزامی نیست. انکودر موتور آسانسور بر روی موتور مورد نصب قرار می گیرد. بسیاری از سازندگان موتور آسانسور در کشور در زمان فروش موتور به درخواست مشتری این قطعه را بر روی آن نصب می کنند. در ادامه اطلاعات بیشتری در مورد مشخصات ، ویژگی ها و مزایای این محصول ارائه می گردد. با ما همراه باشید.

انکودر موتور آسانسور

یکی از قطعات مفید و سودمند در آسانسور انکودر است. این وسیله طوری طراحی می شود که حركت دوراني شفت موتور را لحظه به لحظه به كدهاي ديجيتال يا آنالوگ تبديل و براي درايو تابلو فرمان ارسال می کند. انکودر موتور آسانسور بر روی موتور مونتاژ می شود. گفتنی است : تنها آسانسورهای 3VF قابلیت نصب انکودر را دارا می باشند. و موتور آسانسور نیز حتما بایستی به صورت 3VF طراحی گردد. تا قابلیت نصب انکودر بر روی آن وجود داشته باشد.

انکودر آسانسور

شیوه کار انکور چگونه است

انکودر جزء قطعات مکانیکی آسانسور است. این وسیله حركت دوراني شفت موتور را لحظه به لحظه به كدهاي ديجيتال يا آنالوگ تبديل و براي درايو تابلو فرمان ارسال می کند. هر انکودری نیاز به یک دیکودر دارد تا صفر و یک های ارسالی انکودر را بازخوانی کند. با بهره گیری از این وسیله ، مطلوب ترين منحنی حركت  در اختيار موتور قرار می گیرد. در واقع باعث می شود آسانسور در زمان حرکت و توقف با شیب و روند ملایم تری به کار خود ادامه دهد. این قطعه را می توان مکمل درایو تابلو فرمان دانست. هر چند که نصب انکودر موتور آسانسور الزامی نیست. و این کار به درخواست و صلاحدید نصاب یا کارشناس آسانسور انجام می شود.

مکانیزم انکودر آسانسور

انکودر ها از جمله سنسور های آسانسور هستند که با نصب آنها بر روی موتور می توان میزان چرخش را اندازه گیری نمود. و در نهایت امکان تعیین زاویه چرخشی، شتاب، جا به جایی و سرعت را به ما خواهد داد. در واقع انکودر موتور آسانسور میزان چرخش شافت موتور را به صورت لحظه ای در اختیار تابلو فرمان قرار می دهد. و تابلو به کمک درایو بهترین فرکانس را جهت حرکت نرم و روان به موتور القا می کند.

انکودر ها انواع مختلفی دارند که هر کدام از آنها با توجه به موارد خاصی در آسانسور نصب می شوند. در نصب آنها باید دقت نمود. تا بهترین عملکرد را داشته باشند.

مفهوم انکودر نوری چیست

به طور معمول انکودر ها از نوع نوری می باشند. عملکرد آنها بدین صورت است که توسط یک فرستنده و یک گیرنده مادون قرمز که در دو سمت وسیله چرخنده یا همان دیسک شیار دار قرار گرفته اند سیگنال های الکتریکی تولید می کنند. اگر نور ارسال شده از طرف فرستنده از شیار های دیسک رد شود، گیرنده آن را دریافت کرده و میزان ولتاژ خروجی در اصطلاح یک می شود.

اما مادامی که نور ارسال شده به پره ها برخورد کند، گیرنده هیج دریافتی نخواهد داشت و در نهایت میزان ولتاژ خروجی صفر می شود. به همین روش پالس هاس الکتریکی تولید می شوند.

انواع انکودر آسانسور

  • انکودر نسبی
  • نوع افزایشی
  • انکودر مطلق

عملکرد نوع نسبی آن را این گونه می توان توصیف نمود که تنها موقعیت نسبی وسیله چرخنده نسبت به موقعیت اولیه توسط گیرنده و فرستنده مادون قرمز که در دو طرف دیسک شیاردار قرار گرفته اند اندازه گیری می شود و نمی توان جهت چرخش را مشخص نمود. اما عملکرد انکودر موتور آسانسور افزایشی به چه صورت است؟ باید گفته شود که در این انکودر ها دو فرستنده و گیرنده مادون قرمز در دو سمت دیسک شیاردار البته با فاصله ی مشخص استفاده می شود.

در این نوع انکودر  با چرخش چرخ دو پالس خروجی خواهیم داشت که با هم اختلاف فاز دارند. به این صورت جهت چرخش را نیز می توان مشخص نمود. در انکودر های مطلق یک صفحه ی شفاف وجود دارد که قسمت هایی از آن سیاه شده و دارای چند فرستنده و گیرنده است. برخی از گیرنده ها در هر لحظه صفر و برخی دیگر یک را نشان می دهند که بدین ترتیب می توان زاویه بین صفر تا 360 درجه را محاسبه و تعیین نمود.

برخی از برندهای انکودر در آسانسور

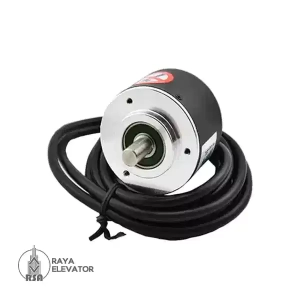

انکدر موتور آسانسور آتونیکس

در هر آسانسور انکودر جزء پکیج آسانسور محسوب نمی شود.این وسیله بر روی موتور آسانسور نصب و حركت دوراني شفت موتور را لحظه به لحظه به كدهای ديجيتال يا آنالوگ تبديل و براي درايو تابلو فرمان می فرستد.

انکدر موتور آسانسور آتونیکس یکی از بهترین برندهای وارداتی موتور گیربکس وارداتی است.که از کیفیت و بازده بالایی برخوردار است.گفتنی است : هر انکودری نیاز به یک دیکودر دارد تا صفر و یک های ارسالی انکودر را بازخوانی کند. باید دانست : انکدر تنها بر روی موتورهای 3vf قابلیت نصب دارد.و بر روی موتورهای آسانسور دوسرعته کارایی نخواهد داشت.

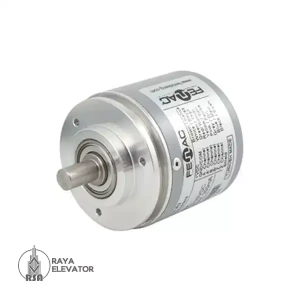

انکدر آسانسور فناک ترک

نصب انکدر در آسانسور الزامی نیست. و این کار بسته به نظر نصاب و یا کارشناس آسانسور انجام می پذیرد. بنابراین انکدر معمولا در پکیج های آسانسور جزء قطعات جانبی محسوب می گردد.

انکدر آسانسور فناک ترک با کیفیت و دقت بالایی طراحی می شود. و از محبوبیت بالایی نزد نصابان و کارشناسان آسانسور در کشور برخوردار است. قطر بدنه این محصول 50 میلی متر و قطر شافت آن ۸ میلی متر است. ضمن آن که پالس خروجی این وسیله 100 پالس است. انکدر دارای وسیله ای به نام دیکودر است.تا صفر و یک های ارسالی را بازخوانی کند.
