آسانسور بدون چاله | قیمت و خرید آسانسور بدون پیت
با افزایش ساخت و ساز در فضاهای محدود و همچنین بازسازی ساختمان های قدیمی نیاز به نصب آسانسورهایی که در حداقل فضا قابلیت نصب دارند ، بیشتر احساس می شود. یکی از مهم ترین این آسانسورها ، آسانسور بدون چاله است. این نوع از آسانسور با حذف نیاز به چاله باعث نصب آسانسور در فضاهایی می شود. که امکان نصب آن ها با مکانیزم آسانسورهای متداول میسر نیست. در این بین سوالاتی برای سازندگان ساختمان به وجود می آید. این که :
- آسانسور بدون چاله چیست و طراحی آن به چه صورت است؟
- انواع آسانسور بدون چاله شامل چه مواردی است؟
- این نوع از آسانسور چه مزایا و معایبی دارد؟
- در چه فضاهایی این نوع از آسانسور قابل نصب است؟
با پاسخ به این سوالات و چالش ها می توان بهترین تصمیم را در خصوص نصب و انتخاب آسانسور بدون چاله اتخاذ نمود. در ادامه با ما همراه باشید.
فهرست مطالب

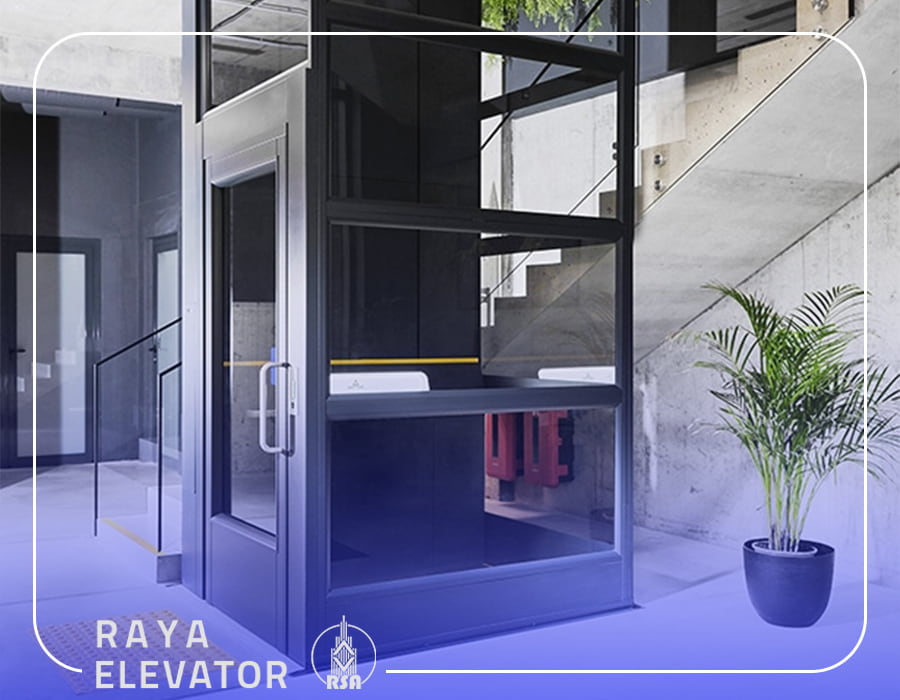

آسانسور بدون چاله چیست؟
آسانسور بدون چاله نوعی مدرن و جدید از آسانسور است. که برخلاف مدل های متداول آسانسور نیازی به حفر چاله در کف سازه ندارد. استفاده از چاله جهت قرار گیری قطعاتی مانند بافر ضربه گیر و ایجاد فاصله ایمن بین کابین و کف چاهک است. در واقع در ساختمان هایی که امکان حفر چاله وجود ندارد. می توان از آسانسور بدون چاله استفاده نمود.
در این نوع از اسانسور از سازه ای مستقل استفاده می شود. که بر روی کف ساختمان قرار می گیرد. در واقع طراحی آن به گونه ای است. که عملکردی ایمن و دقیق بدون نیاز به زیرسازی داشته باشد. معمولا از سیستم های آسانسور کششی روملس ، هیدرولیک و آسانسور پنوماتیک برای اجرا و نصب این آسانسورها استفاده می شود.
از این نوع از آسانسورها می توان برای نصب در ساختمان های قدیمی ، ساختمان های بازسازی شده ، ویلاها و مکان هایی هایی که دارای محدویت فضا هستند، استفاده نمود. طراحی این نوع از آسانسورها به گونه ای است. که با حداقل تخریب و تغییر در بنا می توان از دسترسی ساختمان به آسانسور استفاده نمود.
ابعاد آسانسور بدون چاله
ابعاد اسانسور بدون چاله به عوامل مختلفی بستگی دارد. این عوامل شامل: ظرفیت مورد نیاز ، تعداد توقف و محل نصب است. حداقل فضای مورد نیاز برای آسانسور بدون چاله با حداقل عرض ۱۰۰ تا ۱۲۰ سانتی‌متر و عمق ۱۰۰ تا ۱۳۰ سانتی‌متر کافی است. به طور متداول این ابعاد برای جابه جایی یک یا دو نفر طراحی می شوند. و در صورت داشتن فضا می توان از ابعاد بیشتری بهره گرفت.
در آسانسورهای ویلایی یا تجاری، ابعاد معمولاً بر اساس نقشه معماری و محدودیت‌های فضا تعیین می‌شود. برای مثال، آسانسورهای قابل نصب در فضای بین راهپله معمولاً دارای کابینی با عرض حدود 90 تا 100 سانتی‌متر هستند. همچنین، در مدلهای شیشه‌ای یا پانوراما که به صورت نمایان نصب میشوند. ابعاد سازه فلزی نیز متناسب با طراحی ظاهری و بار مجاز انتخاب می‌شود.
گفتنی است: در طراحی آسانسور بدون چاله کورس حرکتی نیز از عوامل مهم است. در ساختمان هایی که با محدودیت ارتفاع مواجه هستند. طراحی سیستم باید به گونه ای باشد. که بدون نیاز به موتورخانه حرکتی نرم و بی صدا داشته باشند.
قیمت آسانسور بدون چاله
قیمت آسانسور بدون چاله بر اساس آیتم ها و مواردی مشخص می شود. این عوامل شامل : نوع آسانسور ( کششی روملس ، هیدرولیک ، پنوماتیک ) ، کورس حرکتی ، ظرفیت آسانسور ، تعداد توقف ، کیفیت قطعات ، نوع متریال کابین و… است. بازه قیمت آسانسور بدون چاله بین 400 میلیون تا 900 میلیون و در مواردی حتی بیشتر است. معمولا در مواردی که از کابین آسانسور پانوراما و قطعات وارداتی استفاده می شود. این رقم تا بیش از یک میلیارد نیز می رسد.
گفتنی است: هزینه نصب این نوع از آسانسورها با توجه به این که چاهک نیاز به تخریب چندانی ندارد. و به طور معمول این نوع از آسانسورها بدون موتورخانه مورد نصب قرار می گیرند. نسبت به سایر مدل های آسانسور کمتر است. باید دانست : تجهیزاتی مانند جک ، سازه فلزی تقویت شده و موتور وارداتی باعث افزایش بهای تمام شده می شوند.
نکته مهم در برآورد قیمت، انتخاب برند قطعات است. استفاده از قطعات اروپایی و کابین با متریال استیل و شیشه سکوریت، هزینه پروژه را افزایش می‌دهد، اما در عوض عمر مفید و کیفیت عملکرد آسانسور را تضمین می‌کند.
خانه‌ای قدیمی در یکی از کوچه‌های شمال شهر بود. سه طبقه، با راه‌پله‌های مارپیچ و دیوارهایی که خاطرات چند نسل را در خود جای داده بودند. آقای نادری ، صاحب خانه، سال‌ها در آن زندگی کرده بود. اما حالا دیگر بالا رفتن از پله‌ها برای همسرش سخت شده بود. از طرفی، تخریب یا بازسازی کامل ساختمان برایشان ممکن نبود. روزی هنگام جست‌وجو در اینترنت با واژه‌ای روبه‌رو شد: آسانسور بدون چاله. در ابتدا باورش نمی‌شد. بتوان آسانسور را بدون کندن زمین یا تغییر سازه نصب کرد. اما وقتی کارشناسان رایا آسانسور برای بازدید آمدند. و توضیح دادند. که این نوع آسانسور با سازه فلزی مستقل و جک کار می‌کند. لبخند امید روی لبانش نشست. تنها در چند روز، سازه‌ای زیبا با کابین شیشه‌ای در فضای بین راه‌پله‌ها توسط رایا آسانسور نصب شد.

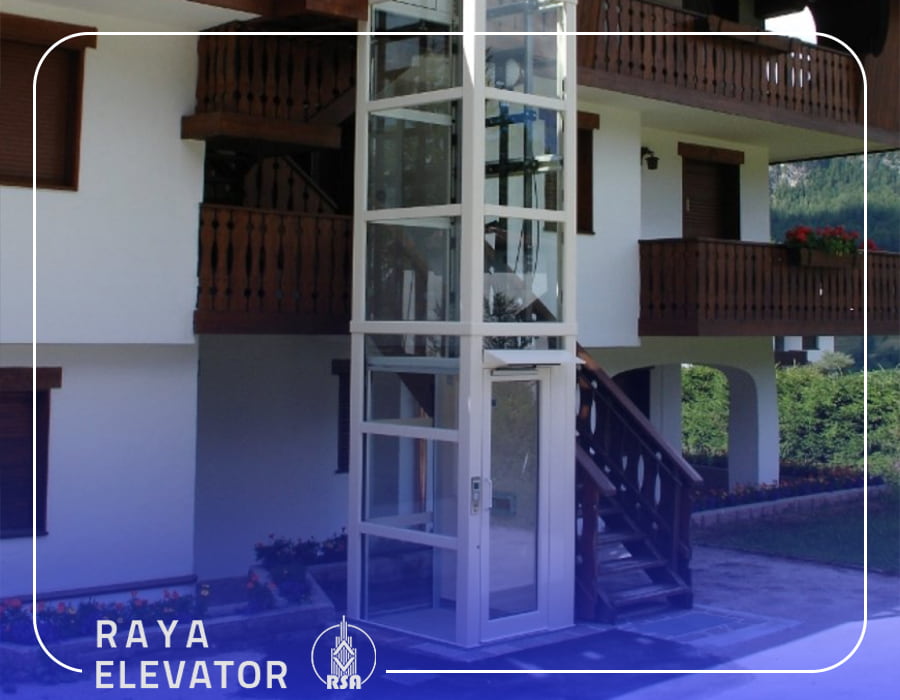

انواع آسانسور بدون چاله
هدف اصلی از طراحی آسانسور بدون چاله حذف نیاز به چاله یا حفر زمین است. با توجه به شرایط ساختمان، نوع کاربری و میزان فضای در دسترس، سه سیستم حرکتی اصلی برای این نوع آسانسورها مورد استفاده قرار می‌گیرد: هیدرولیک، کششی روملس و پنوماتیک. در ادامه ویژگی‌ها و تفاوت‌های هر کدام شرح داده می‌شود.
آسانسور هیدرولیک بدون چاله
یکی از متداول ترین و مطمئن ترین گزینه ها برای آسانسور ساختمان های فاقد چاهک استفاده از آسانسور هیدرولیک است. در این مکانیزم حرکت کابین توسط جک هیدرولیک صورت می گیرد. به طوری که فشار روغن را از پاوریونیت دریافت و کابین را با حالتی نرم و بدون شوک حرکتی بالا و پایین می کند.
این نوع آسانسور معمولاً به چاله‌ای کمتر از ۲۰ سانتی‌متر نیاز دارد. یا حتی میتواند روی سطح کف نصب شود. به دلیل عملکرد بی‌صدا، حرکت نرم و ایمنی بالا، در ویلاها، منازل دوبلکس و ساختمانهای کم‌ارتفاع بسیار محبوب است.
این نوع از آسانسور را می توان با برق تک فاز نیز مورد نصب قرار داد. ضمن این که آسانسور هیدرولیک قابلیت در فضاهای داخلی و حتی فضای بیرونی را داراست. و می توان با بهره گیری از کابین پانوراما باعث زیبایی بیشتر آن شد. گفتنی است: در صورت قطع برق، کابین به‌صورت خودکار به پایین‌ترین طبقه باز میگردد. که ایمنی کاربران را تضمین می‌کند.
همچنین بخوانید
آسانسور هوشمند | امکانات و ویژگی های خاص آن
آسانسور کششی روملس بدون چاله
یکی دیگر از آسانسورهای بدون چاله ، آسانسور کششی روملس یا بدون موتورخانه است. در این مکانیزم موتور روملس بالای چاهک آسانسور و یا در فضای بالای کابین مورد نصب قرار می گیرد. و نیازی به موتورخانه مجزا و یا چاله عمیق ندارد.
در این مکانیزم حرکت توسط سیم بکسل و وزنه های تعادل انجام می گیرد. از این نوع سیستم جهت نصب در آسانسور ساختمان هایی با ارتفاع متوسط تا زیاد استفاده می گردد.
مزیتی که این نوع از مکانیزم دارد. سرعت و راندمان بالای آن است. در آسانسور روملس نیازی به پاوریونیت نیست. و هزینه های تعمیر و نگهداری آن نیز مقرون به صرفه است.
آسانسور پنوماتیک بدون چاله
جدیدترین نسل آسانسورهای بدون چاله آسانسور پنوماتیک است. این نوع از آسانسور بر پایه اختلاف فشار هوا کار می کند. و دارای کابینی استوانه ای درون لوله ای شفاف است. که با مکش و فشرده‌سازی هوا حرکت می‌کند.
در این مکانیزم پمپ خلا وظیفه ایجاد فشار منفی را دارد. و با کاهش یا افزایش فشار کابین بالا و پایین می رود. گفتنی است: در صورت قطع جریان برق با توجه به ماهیت فیزیکی سیستم ، کابین به صورت آرام و ایمن به پایین ترین طبقه باز می گردد.
این نوع از آسانسورها بدون نیاز به چاله و مستقیما بر روی کف مورد نصب قرار می گیرند. طراحی مدرن و امروزی آن ها باعث می شود. در ویلاهای لوکس و ساختمان های دوبلکس و تریبلکس از آن ها استفاده شود. از معایب این مکانیزم می توان به ظرفیت کم و قیمت نسبتا بالا اشاره نمود.

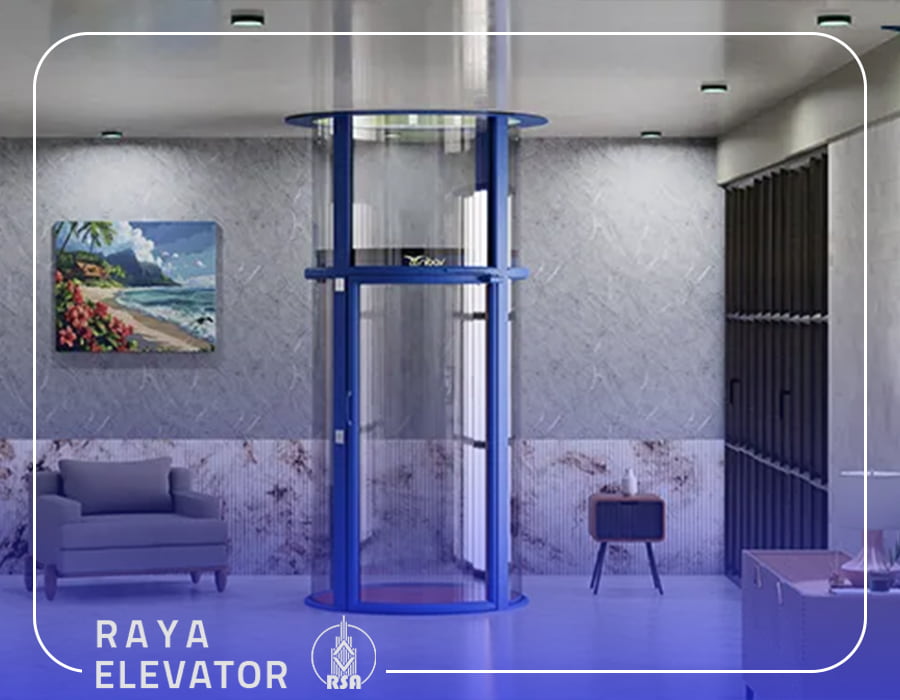

سیستم حرکتی آسانسور بدون چاله
مکانیزم حرکتی آسانسور بدون چاله براساس سیستم هیدرولیک ، کششی روملس و پنوماتیک است.در مدل هیدرولیکی، یک جک و پاوریونیت وظیفه بالا و پایین بردن کابین را دارند. و به دلیل فشار روغن، حرکت بسیار نرم و ایمنی ارائه می‌دهد. این سیستم مخصوصاً برای ساختمانهای با حداکثر 5 طبقه بسیار مناسب است.
در مکانیزم کششی حرکت با بهره گیری از سیم بکسل و وزنه تعادل انجام می شود. و نیروی محرکه از طریق موتور روملس تامین می شود. آسانسور روملس در مقایسه با نوع هیدرولیکی دارای سرعت بیشتری است. و می توان از آن در ساختمان های مرتفع و با تراکم ترافیک بالا استفاده نمود.
در سیستم پنوماتیک نیز حرکت آسانسور براساس اختلاف فشار هوا صورت می گیرد. از این نوع مکانیزم نیز می توان استفاده نمود.
معایب و مزایای آسانسور بدون چاله
در زیر به مزایا و معایب آسانسور بدون چاله اشاره می شود.
مزایای آسانسور بدون چاله
- مناسب برای ساختمانهای کوچک و دوبلکس : آسانسور بدون چاله یکی از بهترین گزینه‌ها برای ساختمانهای کم‌ارتفاع، ویلاها و واحدهای دوبلکس است.
- نصب بدون تخریب و با صرف هزینه کمتر : در ساختمان‌هایی که از ابتدا فضایی برای آسانسور در نظر گرفته نشده است. نصب آسانسور بدون چاله نیاز به تخریب گسترده یا تغییر سازه ندارد.
- سرعت بالا در نصب و راه‌اندازی : نصب و راه‌اندازی آسانسور بدون چاهک معمولاً در مدت کوتاهی انجام می‌شود. از آنجا که نیازی به حفاری یا ساخت چاله نیست.
- هزینه نگهداری کم : به دلیل ساختار ساده‌تر و استفاده از قطعات کمتر در سیستم حرکتی، هزینه سرویس و نگهداری آسانسور بدون چاله پایین‌تر از سایر آسانسورهاست. همچنین در مدلهای هیدرولیکی، استهلاک قطعات بسیار کم است.
- عدم تغییر در معماری ساختمان : این نوع آسانسور نیاز به تغییر اساسی در طراحی ساختمان ندارد. سازه آسانسور میتواند در بیرون یا داخل ساختمان نصب شود، بدون اینکه به دیوارها یا راه‌پله‌ها آسیب وارد کند.
- قابلیت نصب با برق تک‌فاز : یکی از مزایای مهم آسانسور بدون چاله، امکان راه‌اندازی آن با برق تک‌فاز است.
- مصرف برق پایین و بهینه : این آسانسورها به دلیل سیستم حرکتی ساده و طراحی بهینه، مصرف انرژی بسیار کمی دارند. در مدلهای هیدرولیکی، موتور تنها هنگام بالا رفتن فعال است. و در پایین آمدن نیازی به برق ندارد.
- ایمنی بالا در زمان قطعی برق : در صورت قطع برق، کابین آسانسور بدون چاله به‌صورت خودکار و ایمن به پایین‌ترین طبقه حرکت می‌کند. این ویژگی از گیر کردن افراد در کابین جلوگیری کرده و ایمنی کاربران را تضمین می‌کند.
- عملکرد بی‌صدا و بدون شوک حرکتی : سیستم حرکتی آسانسور بدون چاله، به‌ویژه در مدلهای هیدرولیکی و پنوماتیک، کاملاً بی‌صداست.
معایب آسانسور بدون چاله
- عدم نصب و استفاده در آسانسور ساختمان هایی با ظرفیت بالا : آسانسور بدون چاله معمولاً برای حمل یک تا سه نفر طراحی می‌شود. و توان جابجایی وزن‌های سنگین یا تعداد زیاد افراد را ندارد. به همین دلیل، برای ساختمانهای پرتردد، مراکز تجاری یا برج‌های مرتفع گزینه مناسبی نیست.
- محدودیت در تراکم ترافیک کاربران : به علت ساختار ساده‌تر و طراحی جمع‌وجور، این آسانسورها برای استفاده سبک و خانگی ساخته می شوند. در ساختمان‌هایی که رفت‌وآمد زیاد یا عملکرد شبانه‌روزی دارند. استفاده مداوم ممکن است باعث استهلاک زودتر قطعات و نیاز به سرویس‌های منظم‌تر شود.
- نیاز به نصب توسط افراد متخصص و با تجربه : اگرچه فرآیند نصب آسانسور بدون چاله نسبت به مدلهای سنتی ساده‌تر است، اما اجرای صحیح آن نیازمند دقت و مهارت بالایی است. تنظیم دقیق سازه، جک، ریل و سیستم ایمنی باید توسط تکنسین‌های حرفه‌ای انجام شود تا از عملکرد ایمن و روان آسانسور اطمینان حاصل گردد.
- محدودیت در سرعت حرکت و ارتفاع مجاز : به‌طور معمول، آسانسورهای بدون چاله برای ساختمان‌هایی تا چهار طبقه طراحی میشوند. سرعت حرکت آنها نیز نسبت به آسانسورهای کششی معمولی کمتر است. زیرا تمرکز اصلی طراحی بر ایمنی، نرمی حرکت و کاهش مصرف انرژی است.
آسانسور بدون چاله معمولاً در کجا نصب می‌شود؟
آسانسور بدون چاله در ساختمان هایی مورد استفاده قرار می گیرد. که اجرای چاله به دلایل مختلف امکان پذیر نیست. این نوع از آسانسورها معمولا در ساختمان های قدیمی ، منازل شخصی ، آپارتمان های بازسازی شده و ویلاها مورد نصب قرار می گیرند.
طراحی این نوع از آسانسورها به گونه ای است. که بدون نیاز به تغییرات اساسی مسیر عمودی راحتی جهت حرکت آسانسور فراهم می شود.
آسانسور وسط راه پله
یکی از متداول ترین محل های نصب آسانسور بدون چاله ، آسانسور وسط راه پله است. معمولا در ساختمان های قدیمی از این محل جهت نصب آسانسور استفاده می شود. در واقع سازه فلزی آسانسور درون این فضا قرار می گیرد.
در این نوع از آسانسور کابین بایستی به صورت دایره ای و یا چند ضلعی طراحی شود. تا با مسیر راه پله هماهنگ شود. جهت استحکام و ایمنی بیشتر اطراف کابین با ورق فلزی و یا شیشه سکوریت پوشانده می شود. با بهره گیری از این روش علاوه بر حفظ زیبایی فضا ، مانع از اشغال فضای مفید طبقات می شود.
آسانسور ویلا
آسانسور ویلا را می توان بدون چاله طراحی نمود. معمولا ویلاها محدودیت فضا دارند. و به طور معمول در ویلاها از آسانسورهای هیدرولیک استفاده می شود.
این نوع از آسانسور ها دارای ظاهری زیبا و مجذوب کننده هستند. و کابین آن ها معمولا به صورت شیشه ای طراحی می شود.
گفتنی است: در صورتی که ویلا در شمال کشور قرار دارد. بهتر است: برای آسانسور آن از قطعات ضدزنگ و سیستم‌های عایق‌کاری مناسب استفاده شود. علاوه بر آن، مصرف انرژی پایین و صدای کم از دیگر مزایای این نوع آسانسورها در ویلاها است.
جمع بندی
آسانسور بدون چاله، پاسخی نوآورانه به محدودیت‌های فضا و سازه در ساختمانهای مدرن و بازسازی‌شده است. این نوع آسانسور با حذف نیاز به چاهک و موتورخانه، نصب آسان و سریع‌تری دارد. و بدون نیاز به تغییرات اساسی در بنا، امکان دسترسی راحت بین طبقات را فراهم می‌کند.
به‌کارگیری سیستم‌های حرکتی پیشرفته مانند هیدرولیک ، کششی روملس و پنوماتیک موجب عملکرد نرم، ایمن و کم‌صدا در این آسانسورها شده است. از سوی دیگر، طراحی متنوع و امکان استفاده از کابین‌های شیشه‌ای و سازه‌های زیبا، آن را به گزینه‌ای محبوب برای ویلاها، فضاهای اداری و ساختمانهای بازسازی‌شده تبدیل کرده است.
سوالات متداول
بله. آسانسورهای بدون چاله دارای تمامی تجهیزات ایمنی مورد تأیید استاندارد ملی و بین‌المللی هستند. سیستم ترمز اضطراری، سنسورهای حرکتی، ضربه‌گیرهای خاص و کنترل سرعت از جمله امکانات ایمنی این نوع آسانسورها است.
خیر. یکی از مهمترین مزایای این آسانسور، نصب بدون تخریب و بدون نیاز به چاهک است. سازه آسانسور میتواند روی کف تمامشده یا حتی در فضای بین راهپله نصب شود.
حداقل فضا برای نصب معمولاً حدود ۱ متر در ۱ متر است. البته بسته به نوع کابین، سیستم حرکتی و طراحی، این ابعاد قابل تغییر است.
بله، این نوع آسانسور دقیقاً برای همین کاربرد طراحی شده است. در ساختمانهای فاقد چاه آسانسور یا دارای محدودیت سازه‌ای، میتوان بدون نیاز به حفاری یا تقویت فونداسیون، آن را نصب کرد.
این آسانسورها معمولاً برای ساختمانهای ۲ تا ۴ طبقه طراحی میشوند. در صورت نیاز به ارتفاع بیشتر، میتوان از مدلهای کششی روملس با طراحی ویژه استفاده کرد.
قیمت نهایی بر اساس نوع سیستم حرکتی (هیدرولیک یا کششی)، ابعاد کابین، ارتفاع، نوع درب‌ها، جنس سازه و برند قطعات مشخص می‌شود.
خیر. این آسانسورها معمولاً بدون موتورخانه طراحی میشوند و تمامی تجهیزات درون چاهک یا کنار سازه نصب میگردد.
